VNFT szorítós ultrahangos áramlásmérő

VNFT211 Clamp-on ultrahangos áramlásmérő kis csőméretű megoldás (DN15–DN65)

A VNFT211 ultrahangos áramlásmérő a tranzitidő ultrahangos mérési elvén működik. A cső külső felületére két külső szorító ultrahangos jelátalakító van felszerelve. Ultrahangos jelek továbbításával és vételével a csőfalon és a folyékony közegen keresztül az áramlás irányába és utána a műszer kiszámítja a folyadék áramlási sebessége által okozott időkülönbséget.

Ez az időkülönbség egyenesen arányos az áramlási sebességgel, lehetővé téve az áramlás pontos mérését anélkül, hogy közvetlenül érintkezne a folyamatközeggel.

Nem tolakodó mérési megoldásként a VNFT211 kiküszöböli a nyomásveszteséget, elkerüli a szennyeződés kockázatát, és biztosítja a rendszer zavartalan működését.

Non-Intrusive Clamp-On Design

• Külső rögzítés csövek levágása vagy a folyamat leállítása nélkül
• Nem érintkezik folyékony közeggel, kiküszöböli a nyomásveszteséget és a szennyeződés kockázatát
• Ideális utólagos felújítási projektekhez és folyamatos üzemű rendszerekhez

Fast & User-Friendly Installation

• A telepítés és az üzembe helyezés percek alatt elvégezhető
• Nincs szükség speciális szerszámokra vagy csővezeték módosításra
• Significantly reduces labor cost and downtime

Flexible Configuration & Wide Compatibility

• Egy univerzális érzékelőkészlet a mérési tartományon belül minden csőméretet támogat
• Kompatibilis fémcsövekkel és merev műanyag csövekkel (PVC, PP, PVDF)
• Suitable for DN15–DN65 pipelines

Clear & Informative Display

• 256 × 128 high-resolution LCD
• Megjeleníti az áramlási sebességet, a halmozott áramlást, az állapotinformációkat és a riasztásokat
• Flow readings can be monitored directly on-site

Energy Measurement Capability (Optional)

• Ultrahangos hűtési / fűtési energiamérőként (BTU mérő) konfigurálható
• Támogatja az energiafogyasztás figyelését és kezelését
• Alkalmas HVAC, hűtött víz és fűtési alkalmazásokhoz

Industrial Communication & Output

• Standard 4–20 mA analog output
• Modbus RS485 kommunikáció PLC és DCS rendszerekkel való integrációhoz
• Opcionális impulzus kimenet (OCT) és relé riasztás kimenet
• Lehetővé teszi a távfelügyeletet, az adatgyűjtést és a hatékonyságelemzést

Reliable Industrial Performance

• Gyári kis sebesség határérték 0,08 m/s a téves leolvasások elkerülése érdekében
• Gyors válaszidő 0,5 és 60 másodperc között állítható
• Hosszú távú adattárolás EEPROM biztonsági mentéssel (több mint 10 év)
• Stabil működésre tervezték kemény ipari környezetben

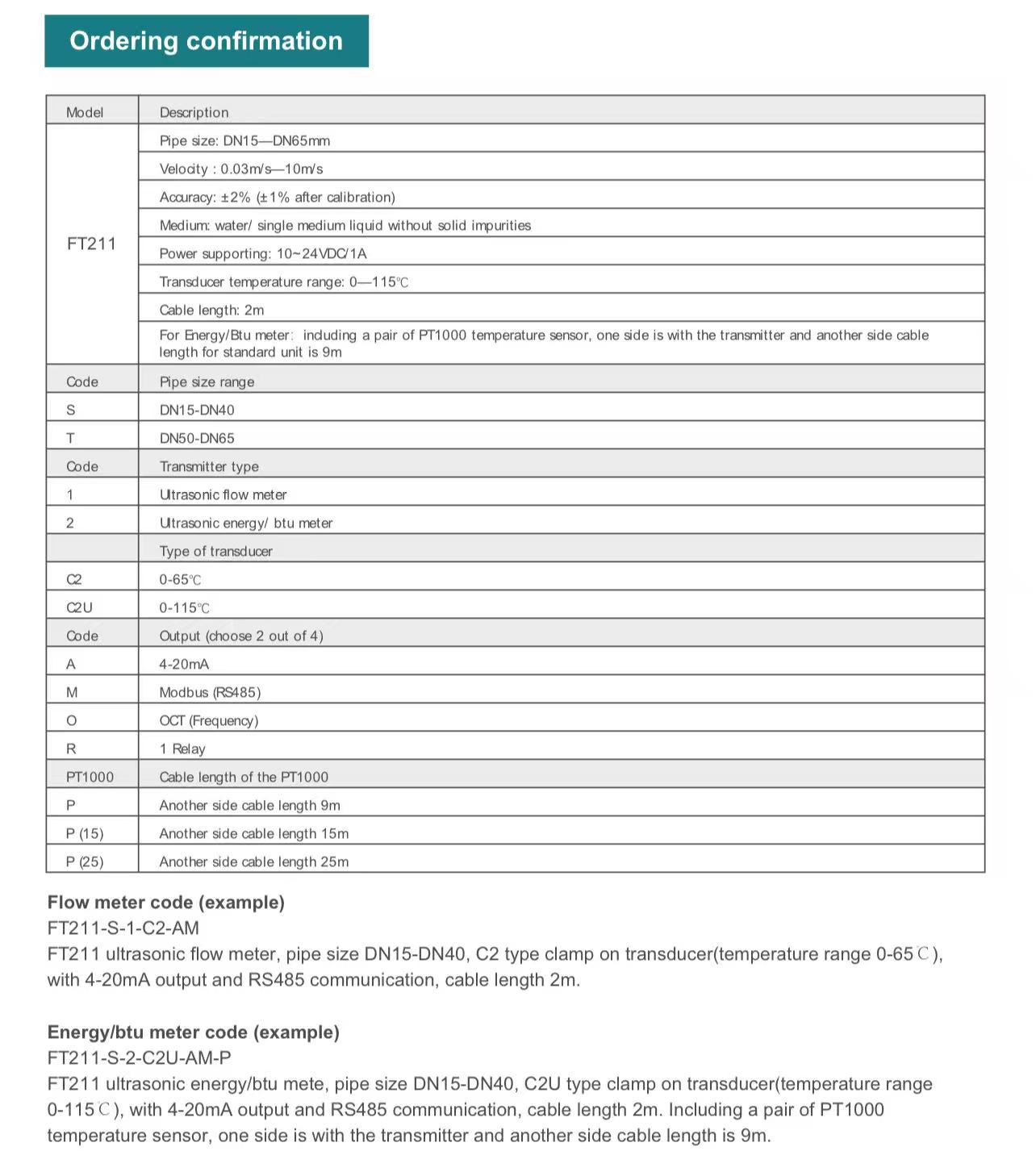

Csőméret tartomány : DN15 – DN65

Cső anyaga : Fém csövek / Merev műanyag csövek (PVC, PP, PVDF)

Folyadék típus : Víz és más egyfázisú folyadékok (nincs szilárd részecskék vagy szennyeződések)

Hőmérséklet Tartomány: 0-115 °C (nincs felületi fagyás)

Pontosság : ±2% (±1% kalibrálás után)

Válaszidő : 0,5-60 s (állítható)

Kijelző : 256 × 128 LCD

Tápegység : 10–24 VDC, Power consumption < 3 W

Kimenet és kommunikáció:

• 4-20 mA
• Modbus RS485
• Optional: Pulse output (OCT), relay alarm

Védelem és megbízhatóság

• Ház: IP65
• Teljesítmény fordított csatlakozás elleni védelem
• Túlfeszültség és rövidzárlat elleni védelem
• Vibration resistance: 10–55 Hz, 1.5 mm
• Shock resistance: 100 m/s², 16 ms

Környezeti feltételek

• Környezeti hőmérséklet: –10 - 60 °C
• Relative humidity: 35–85% RH (non-condensing)
• Ház anyaga: alumínium és ipari minőségű műanyag

• Vízellátó és elosztó rendszerek
• HVAC hűtött víz és fűtőkör
• Energiafogyasztás figyelése
• Ipari technológiai vízmérés
• Utólagos beépítési projektek korlátozott beépítési hellyel

Utólagos áramlásmérés a meglévő csővezetékekben

A VNFT211 ideális az áramlásmérés korszerűsítésére olyan meglévő rendszerekben, ahol a csővezeték módosítása nem megengedett, vagy az állásidőt minimálisra kell csökkenteni.
Szorítós kialakítása lehetővé teszi a gyors telepítést csövek elvágása vagy a működés megszakítása nélkül, így alkalmas:

• Ipari technológiai vízvezetékek
• Közmű- és épületvízrendszerek
• Ideiglenes áramlás-ellenőrzés és teljesítmény-ellenőrzés

HVAC hűtés és fűtés energiafelügyelet

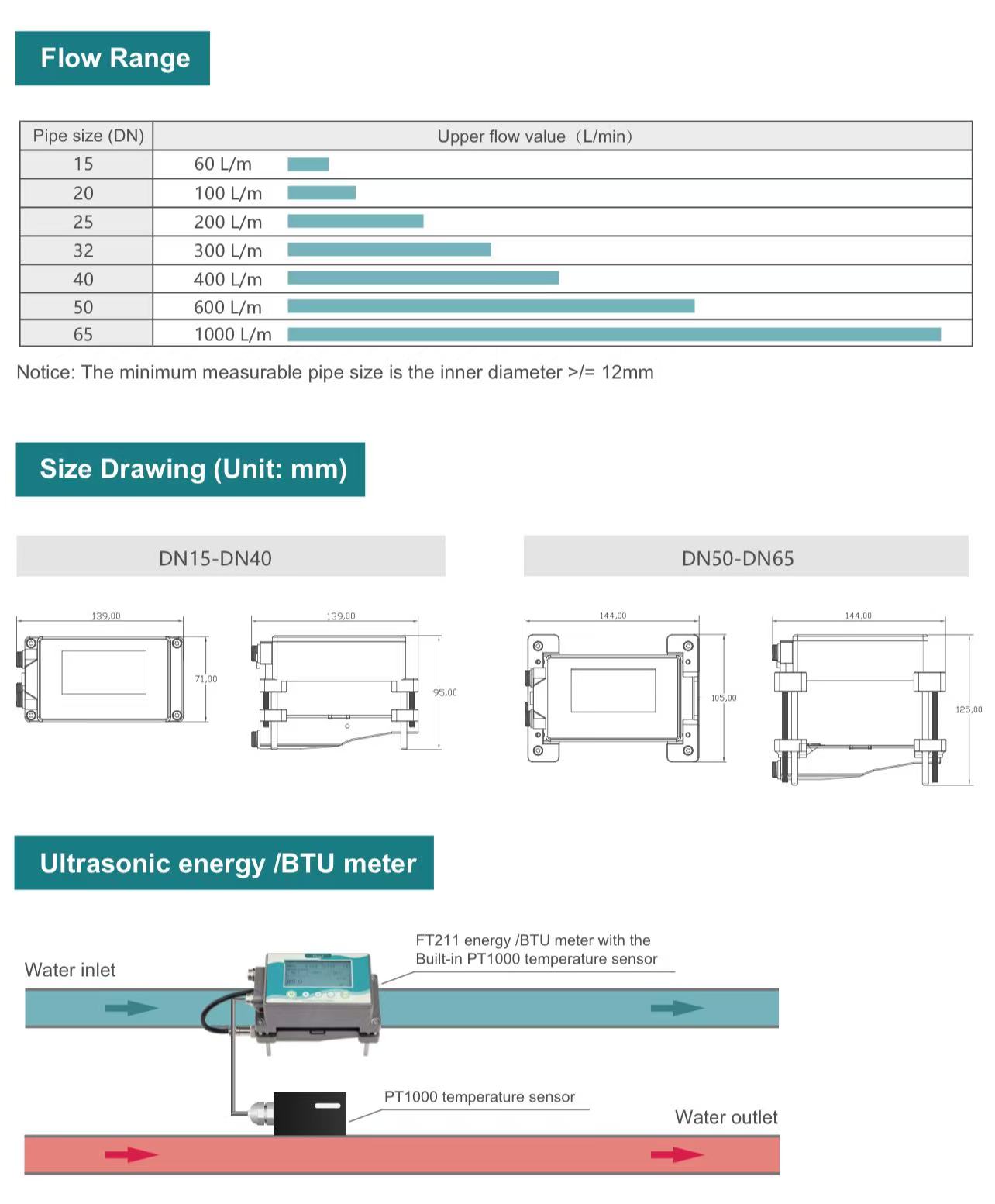

Ultrahangos energia (BTU) mérőként konfigurálva a VNFT211 hűtött víz- és fűtési rendszerekben használható a hőenergia-fogyasztás figyelésére.

Tipikus alkalmazások a következők:

• A hűtő bemeneti és kimeneti áramlásának figyelése
• Fűtési és hűtési energiaelosztó rendszerek
• Energiahatékonysági elemzés és költségallokáció

Kis átmérőjű csőáramlás mérése (DN15–DN65)

A kifejezetten kis csőméretekhez tervezett VNFT211 megbízható mérési teljesítményt nyújt olyan kompakt csőhálózatokban, mint például:

• Felszerelés csúszótalpak és csomagolt rendszerek
• Laboratóriumi és kísérleti méretű berendezések
• Épületgépészeti és közüzemi ágak

Vízellátó és -elosztó rendszerek

A VNFT211 stabil áramlásfigyelést biztosít tiszta vizes alkalmazásokhoz nyomásveszteség nélkül, és támogatja:

• Vízellátás kiegyensúlyozása
• Szivárgásérzékelés és abnormális áramlási elemzés
• Rendszeroptimalizálás és működési hatékonyság javítása

Ideiglenes mérés és diagnosztikai tesztelés

Gyors telepítésének és hordozhatóságának köszönhetően a VNFT211 kiválóan alkalmas rövid távú mérési feladatok elvégzésére, beleértve:

• Üzembe helyezés és rendszerellenőrzés
• Összehasonlító vizsgálat az áramlásmérők között
• Áramlási rendellenességek hibaelhárítása állandó telepítés nélkül

Automatizálási és vezérlőrendszer-integráció

A szabványos 4–20 mA kimenettel és a Modbus RS485 kommunikációval a VNFT211 zökkenőmentesen integrálható automatizálási rendszerekbe a következőkhöz:

• PLC és DCS áramlási adatgyűjtés
• Központi vezérlőterem felügyelet
• Adatnaplózás, jelentéskészítés és folyamatoptimalizálás
