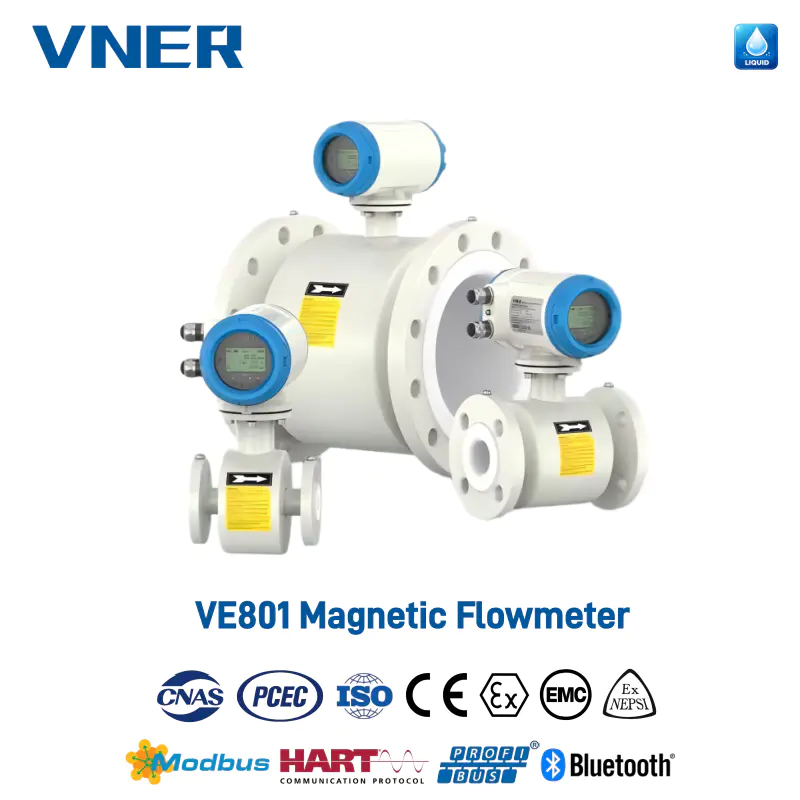

VE elektromágneses áramlásmérő Gyártók

Az elektromágneses áramlásmérő Faraday indukciós törvénye alapján működik, amely kimondja, hogy elektromotoros erő (EMF) indukálódik a vezetőben, amikor az áthalad egy mágneses mezőn. Ez a mérési elv vezetőképes folyadékokra is alkalmazható. Amikor egy ilyen folyadék a mágneses tér irányára merőleges csövön keresztül áramlik, a folyadékban indukált EMF keletkezik. Ez az indukált EMF két szimmetrikusan elhelyezett elektródával mérhető.

Az Ue jelfeszültség egyenesen arányos a B mágneses fluxussűrűséggel, a D elektródák távolságával és a V folyadék átlagos sebességével. Mivel a B mágneses fluxussűrűség és a D elektródák közötti távolság állandó, az Ue jelfeszültség egyenesen arányos az átlagos V áramlási sebességgel.
A térfogatáram kiszámításához használt egyenlet azt jelzi, hogy az Ue jelfeszültség lineárisan arányos a térfogatáramával.
Az indukált jelfeszültséget a konverter skálázott, analóg és digitális kimeneti jelekké alakítja.

• Nincsenek mozgó alkatrészek vagy akadályozó alkatrészek a csővezetékben, ami szinte semmilyen további nyomásveszteséget nem eredményez a mérés során.
• A mérési eredmények szinte függetlenek a folyadék nyomásától, hőmérsékletétől, sűrűségétől és viszkozitásától.
• Alkalmas különféle vezetőképes folyadékok áramlásának mérésére, mint például víz, szennyvíz, italok, vegyi alapanyagok, viszkózus folyadékok, pép, iszap, iszap stb.
• SMD alkatrészeket és SMT technológiát használ a magas áramköri megbízhatóság és az alacsony energiafogyasztás érdekében.
• Beágyazott mikroprocesszor a gyors számításhoz és a programozható, alacsony frekvenciájú téglalap alakú hullámgerjesztéshez, javítva az áramlásmérés stabilitását.

• Névleges méret: DN (3-3000 mm)
• Mért közeg: vezetőképes folyadékok, iszap és csiszolóanyagok
• Feldolgozási hőmérséklet: -20~±180°C
• Névleges nyomás: Normál névleges nyomás:
  >DN100- 1,6 MPa
• Áramlásmérési pontosság: ±0,2%, ±0,3%, ±0,5%
• Ismételhetőség: s 0,1%
• Kimenet: (4~20) mA, HART, Modbus RS485, impulzus, opcionális
