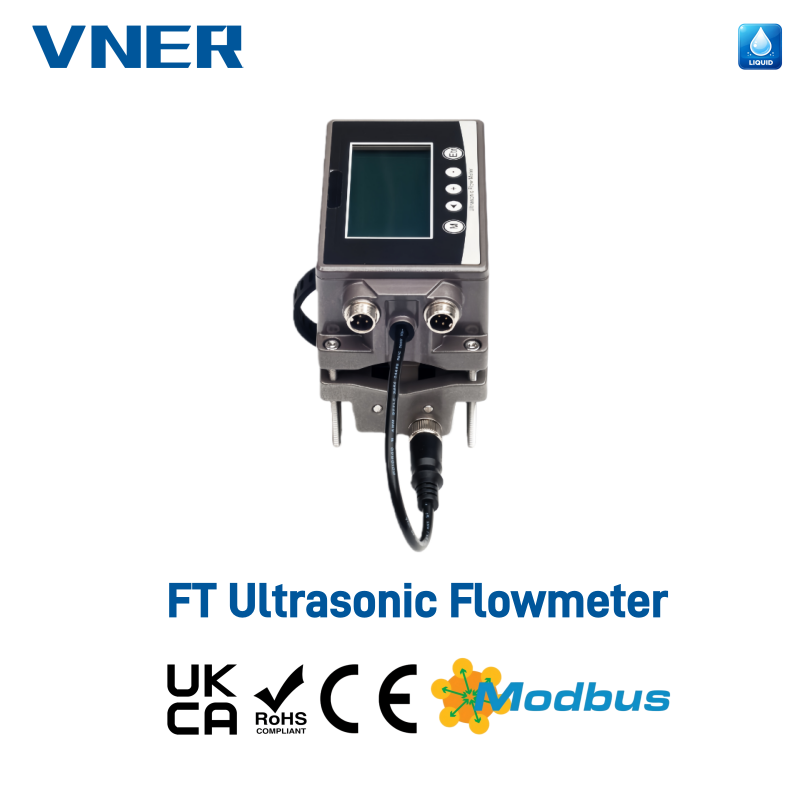

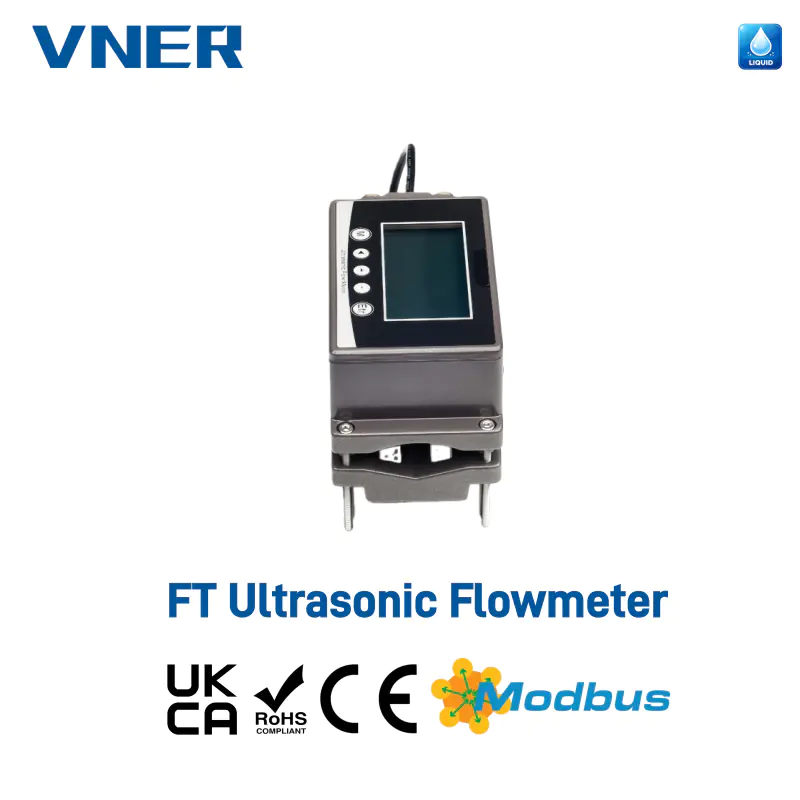

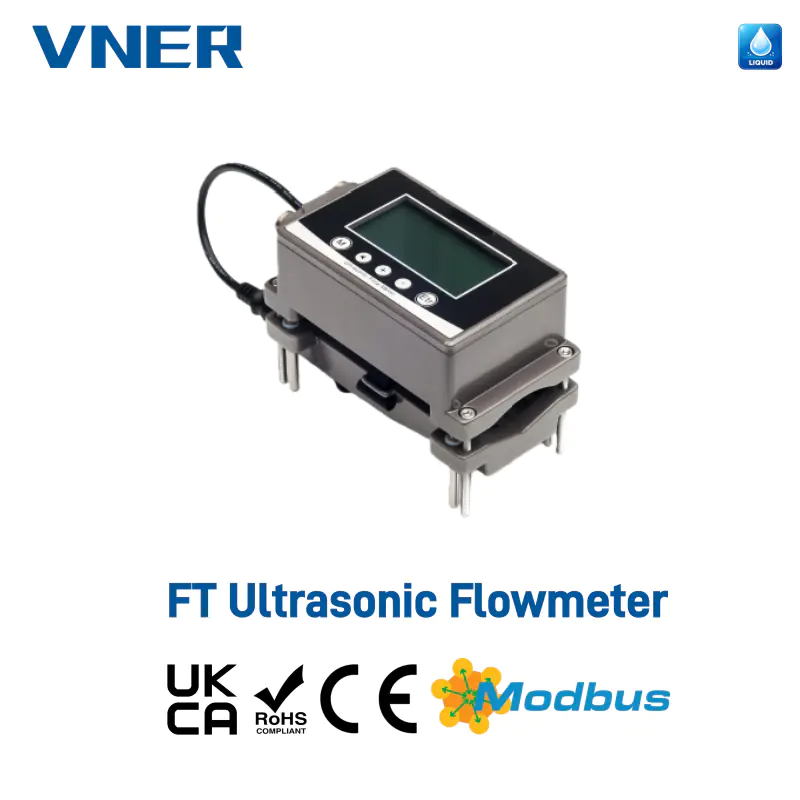

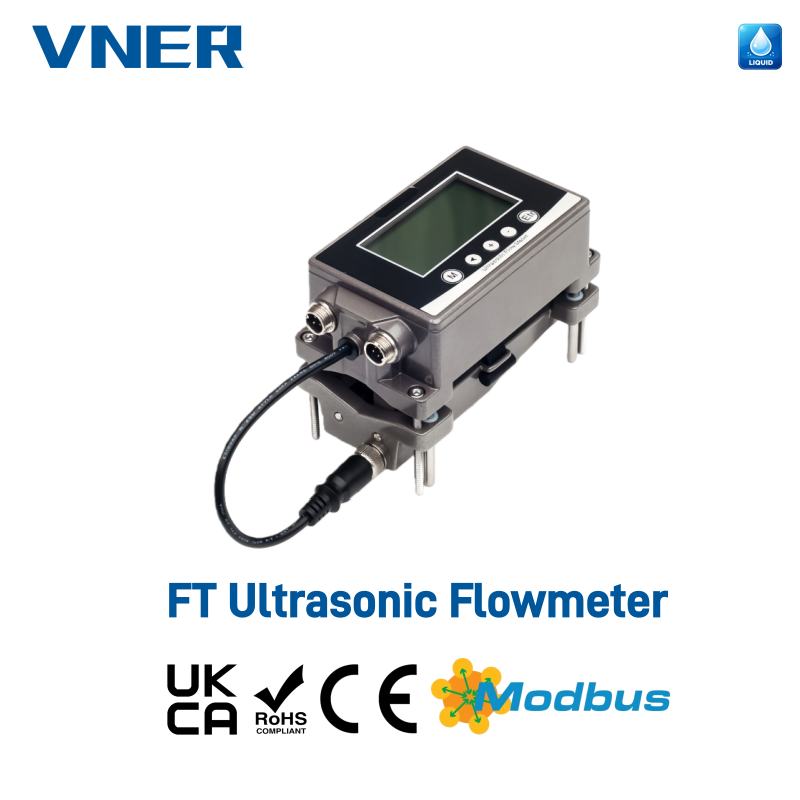

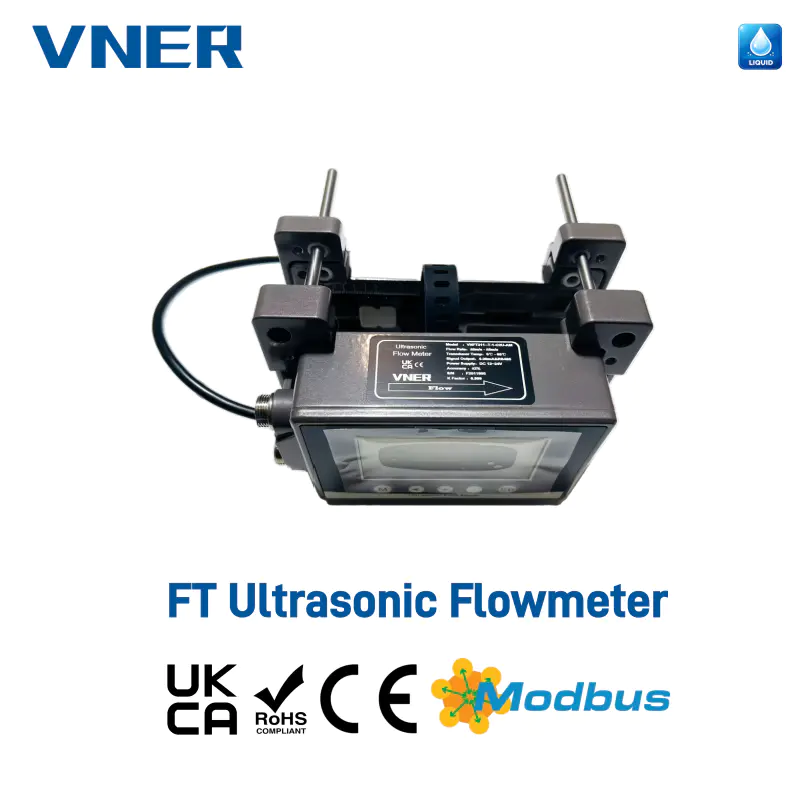

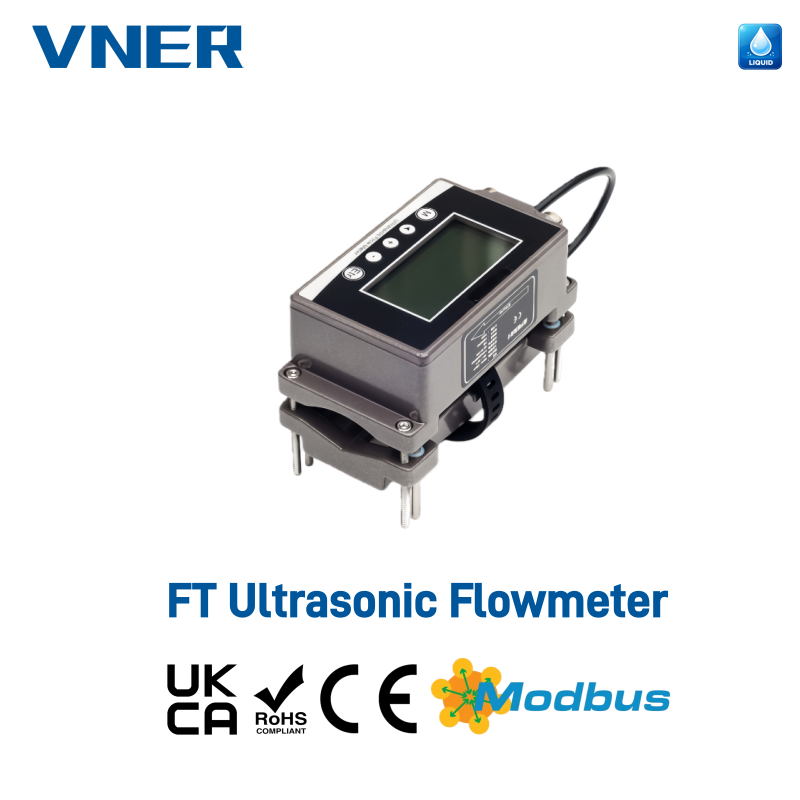

VNFT211 rögzíthető ultrahangos áramlásmérő

Kis csőméretű megoldás (DN15–DN65)

Működési elv

A VNFT211 ultrahangos áramlásmérő a tranzitidő ultrahangos mérési elv . A cső külső felületére két külső szorító ultrahangos jelátalakító van felszerelve. Ultrahangos jelek továbbításával és vételével a csőfalon és a folyékony közegen keresztül az áramlás irányába és utána a műszer kiszámítja a folyadék áramlási sebessége által okozott időkülönbséget.
Ez az időkülönbség egyenesen arányos az áramlási sebességgel, lehetővé téve az áramlás pontos mérését a folyamatközeggel való közvetlen érintkezés nélkül .

Nem tolakodó mérési megoldásként a VNFT211 kiküszöböli a nyomásveszteséget, elkerüli a szennyeződés kockázatát, és biztosítja a rendszer zavartalan működését.

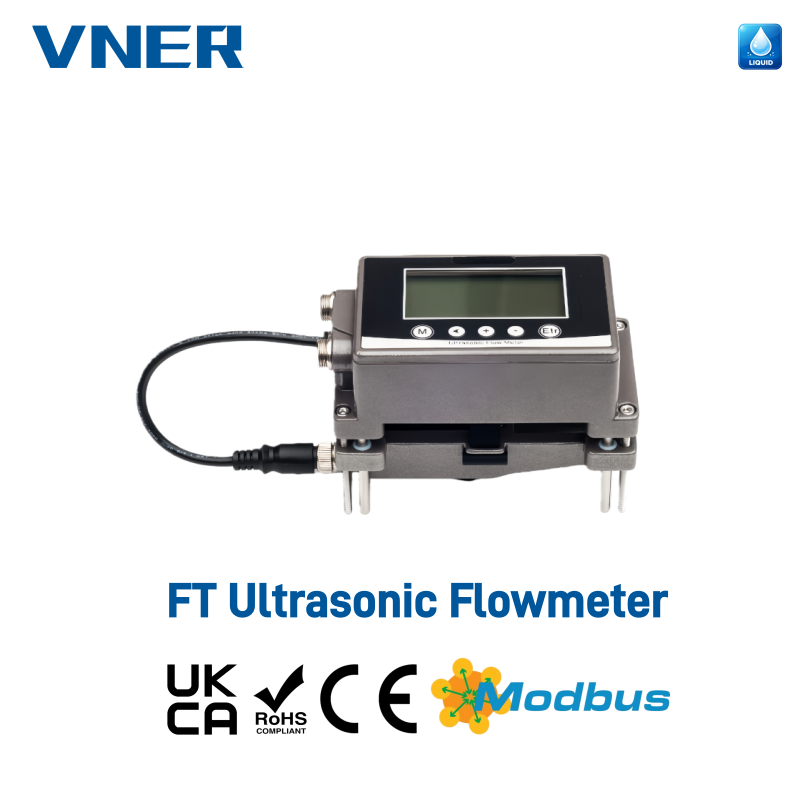

Nem tolakodó szorító kialakítás

• Külső rögzítés csövek levágása vagy a folyamat leállítása nélkül

• Nem érintkezik folyékony közeggel, kiküszöböli a nyomásveszteséget és a szennyeződés kockázatát

• Ideális utólagos felújítási projektekhez és folyamatos üzemű rendszerekhez

Gyors és felhasználóbarát telepítés

• A telepítés és az üzembe helyezés percek alatt elvégezhető

• Nincs szükség speciális szerszámokra vagy csővezeték módosításra

• Jelentősen csökkenti a munkaerőköltséget és az állásidőt

Rugalmas konfiguráció és széleskörű kompatibilitás

• Egy univerzális érzékelőkészlet a mérési tartományon belül minden csőméretet támogat

• Kompatibilis a fém csövek és merev műanyag csövek (PVC, PP, PVDF)

• Alkalmas DN15-DN65 csővezetékekhez

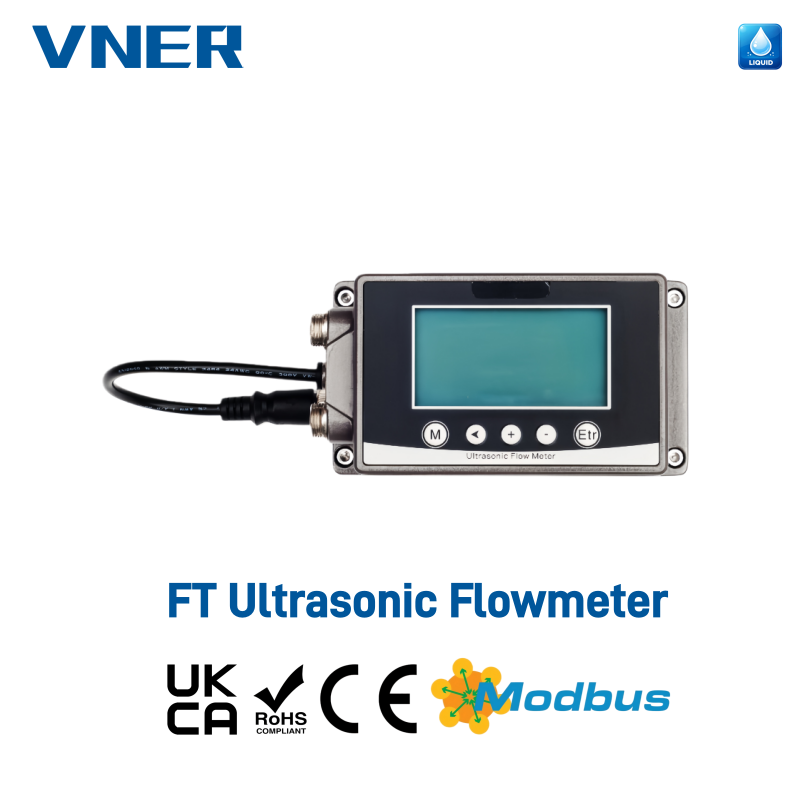

Világos és informatív kijelző

• 256 × 128-as nagy felbontású LCD

• Megjeleníti az áramlási sebességet, a halmozott áramlást, az állapotinformációkat és a riasztásokat

• Az áramlási értékek közvetlenül a helyszínen nyomon követhetők

Energiamérési képesség (opcionális)

• Úgy konfigurálható, mint egy ultrahangos hűtő-/fűtőenergia-mérő (BTU-mérő)

• Támogatja az energiafogyasztás figyelését és kezelését

• Alkalmas HVAC, hűtött víz és fűtési alkalmazásokhoz

Ipari kommunikáció és kimenet

• Szabványos 4–20 mA analóg kimenet

• Modbus RS485 kommunikáció a PLC és DCS rendszerekkel való integrációhoz

• Opcionális impulzus kimenet (OCT) és relé riasztás kimenet

• Lehetővé teszi a távfelügyeletet, az adatgyűjtést és a hatékonyságelemzést

Megbízható ipari teljesítmény

• Gyári kis sebesség határérték 0,08 m/s a téves leolvasások elkerülése érdekében

• Gyors válaszidő 0,5 és 60 másodperc között állítható

• Hosszú távú adattárolás EEPROM biztonsági mentéssel (több mint 10 év)

• Stabil működésre tervezték kemény ipari környezetben

Tipikus alkalmazások

• Vízellátó és elosztó rendszerek

• HVAC hűtött víz és fűtőkör

• Energiafogyasztás figyelése

• Ipari technológiai vízmérés

• Utólagos beépítési projektek korlátozott beépítési hellyel
