Miért az örvénylő áramlásmérő a preferált megoldás a precíziós gáz- és gőzméréshez?

A folyadékdinamika szakterületén a Örvény áramlásmérő egyedülálló "örvényprecessziós" elvének köszönhetően kiemelkedik, nagy pontosságot és széles leforgatási arányt kínál. Bevezetése a SA80T-TP sorozat jelentős előrelépést jelent, túllépve az egyszerű térfogati mérésen. Ez a sorozat a szabványos SA80T hőmérséklet- és nyomáskompenzált változata, amelyet kifejezetten az összenyomható folyadékok, például gőz és ipari gázok mérésének bonyolultságára terveztek. Több érzékelőelem egyetlen egységbe integrálásával leegyszerűsíti a telepítést, miközben drasztikusan javítja a folyamatvezérléshez és a költségelosztáshoz használt adatok megbízhatóságát.

Hogyan éri el az SA80T-TP sorozat a kiváló nyomáskompenzációt?

A gázok és gőzök mérésének elsődleges kihívása az összenyomhatóságuk; sűrűségük jelentősen változik a hőmérséklet és a nyomás ingadozásával. A Nyomáskompenzációs örvény áramlásmérő ezt valós idejű számításokkal oldja meg.

Az integrált érzékelő kialakítása hatékonyabb, mint a külső adók?

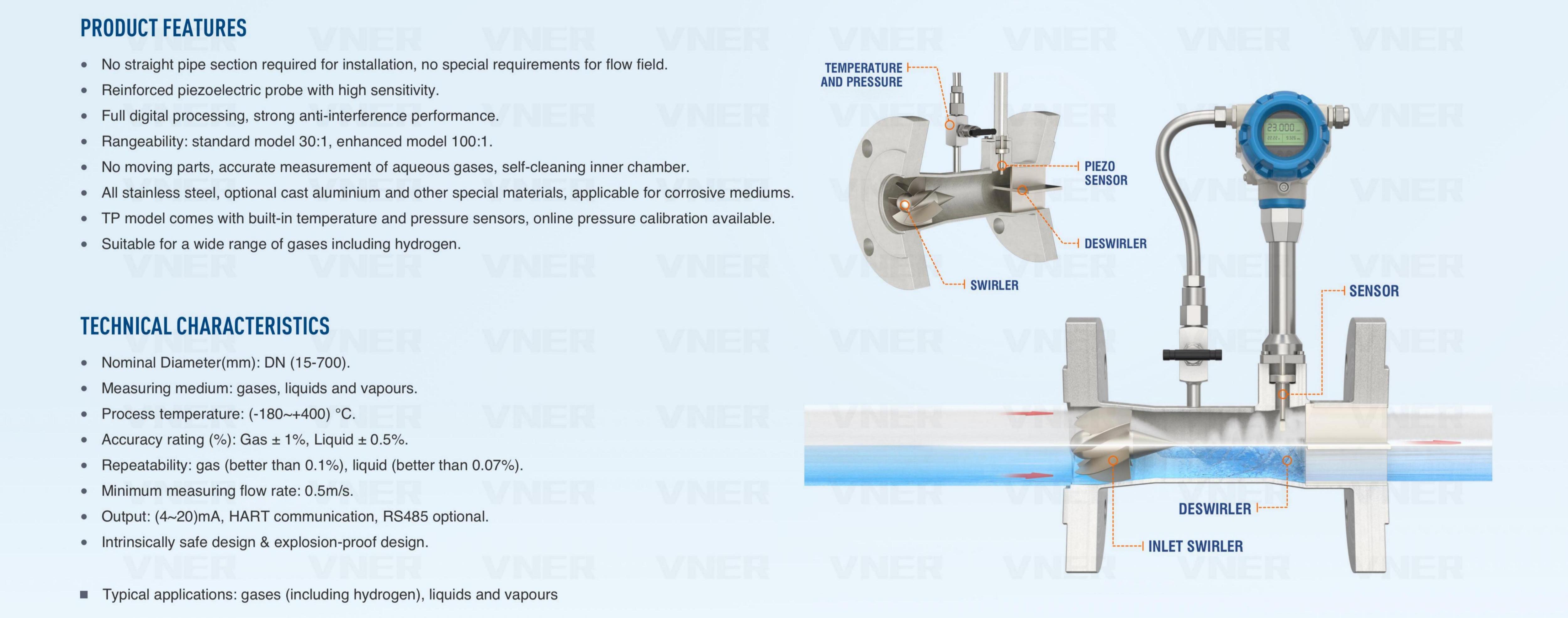

Az SA80T szabványos SA80T-vel megegyező nagy hatásfokú örvénygenerátor és érzékelő kialakítása alapján az SA80T-TP közvetlenül az áramlási testbe integrálja a beépített hőmérséklet- és nyomásmérést. A hagyományos elrendezésekhez gyakran külön nyomástávadókra és RTD-kre (ellenállási hőmérséklet-érzékelőkre) van szükség, amelyeket az áramlás irányába telepítenek, ami potenciális szivárgási pontokat és további vezetékezési bonyolultságot jelent. A Örvény áramlásmérő integrált megközelítése biztosítja, hogy a hőmérséklet és a nyomás mérése pontosan azon a ponton történjen, ahol az örvényfrekvencia észlelhető, ami sokkal pontosabb valós idejű sűrűségszámítást tesz lehetővé.

Melyek az SA80T-TP sorozat elsődleges műszaki adatai?

Hogy megértsük, hogyan Örvény áramlásmérő elődeihez képest az alapvető funkcionális paramétereket a következő táblázatban tekinthetjük meg:

Miért létfontosságú a valós idejű sűrűségszámítás a gőz- és gázhálózatok számára?

Az energiamérésben a „mennyi helyet foglal el a folyadék” (térfogati áramlás) mérése gyakran kevésbé fontos, mint „mennyi energia vagy tömeg mozog”. Itt válik nélkülözhetetlenné az integrált kompenzációval ellátott Örvény áramlásmérő.

Hogyan dolgozza fel a konverter a többváltozós bemeneteket?

Az SA80T-TP átalakító egysége a rendszer "agya". Az örvényérzékelő frekvenciajeleit veszi, és egyesíti a belső hőmérséklet- és nyomásérzékelők adataival. Az előre konfigurált közegparaméterek – például a telített gőz vagy a speciális gázösszetétel tulajdonságai – felhasználásával a készülék szabványos termodinamikai korrelációkat alkalmaz a folyadék pillanatnyi sűrűségének kiszámításához. Ez lehetővé teszi a Örvény áramlásmérő számára, hogy tömegáramot és szabványos térfogatáramot biztosítson a hagyományos üzemi térfogatáram mellett.

Az SA80T-TP kezeli a telített és a túlhevített gőzt is?

A gőzrendszereket köztudottan nehéz felügyelni, mivel a gőz a kazán teljesítményétől és a csőszigeteléstől függően telített és túlhevített állapotok között válthat át. Az SA80T-TP örvénylő áramlásmérő különösen alkalmas ezekre a környezetekre. Mivel folyamatosan figyeli mind a hőmérsékletet, mind a nyomást, meg tudja határozni a gőz állapotát és alkalmazza a megfelelő sűrűségi táblázatokat. Telített gőz esetén, ahol a hőmérséklet és a nyomás összekapcsolódik, a kettős érzékelős beállítás redundancia-ellenőrzést biztosít, amely biztosítja a pontosságot még akkor is, ha az egyik paraméter váratlanul ingadozik.

Mitől ideális az örvénylő áramlásmérő az energiaméréshez és a költségelosztáshoz?

Az energiamérés pontossága az ipari költséggazdálkodás sarokköve. Amikor a gyárak közösen használnak központi kazánt vagy sűrített levegős üzemet, a pontos „költségelosztás” attól függ, hogy az áramlásmérő képes-e normalizálni az adatokat.

Hogyan javítja a szabványos mennyiségi áramlás a költségek átláthatóságát?

A sűrített levegő- és gázhálózatok gyakran tapasztalnak nyomásesést a hosszú csővezetékek során. Egy szabvány Örvény áramlásmérő kompenzáció nélkül különböző térfogatokat jelentene a cső elején és végén, még akkor is, ha nem veszett el gáz. A SA80T-TP minden leolvasott értéket "Standard Volume Flow"-ra konvertál (pl. Nm³/h vagy SCFM), ami rögzített referencianyomásra és hőmérsékletre utal. Ez biztosítja, hogy minden osztály vagy bérlő a ténylegesen elfogyasztott gázmolekulák mennyisége alapján kerül kiszámlázásra, függetlenül a helyi nyomásingadozásoktól.

Miért robusztus az „örvényprecesszió” elve?

Az örvénygenerátor a bemenetnél a Örvény áramlásmérő forgó mozgásra kényszeríti a bejövő folyadékot. Ahogy a folyadék belép az expanziós szakaszba, az örvény középpontja giroszkópos precessziót hajt végre. Ennek a precessziónak a gyakorisága egyenesen arányos az áramlási sebességgel. A turbinás mérőkkel ellentétben nincs mozgó alkatrész, amely elhasználódhat vagy beszorulhat. Ellentétben a nyíláslemezekkel, nincsenek éles élek, amelyek erodálhatnak. Ez teszi a SA80T-TP alacsony karbantartást igénylő megoldás nagy sebességű gőzhöz és "piszkos" ipari gázokhoz, ahol más érzékelők meghibásodhatnak.

Hogyan biztosítják a konfigurált adathordozó-paraméterek az alkalmazások sokoldalúságát?

Az SA80T-TP sorozat rugalmassága a szoftver által vezérelt kompenzációs motorban rejlik, amely a csőben lévő adott folyadékhoz szabható.

Milyen termodinamikai összefüggéseket használnak a pontosság érdekében?

A készülék ipari szabványos formulákat alkalmaz a legmagasabb fokú pontosság biztosítása érdekében. Legyen szó az IAPWS-IF97 víz-gőztáblázatokról vagy a földgázra vonatkozó AGA/SGERG szabványokról, Örvény áramlásmérő belsőleg végzi el ezeket az összetett számításokat. A felhasználók az üzembe helyezés során egyszerűen konfigurálják a hordozóparamétereket, a többit pedig a mérő kezeli, a telepített érzékelők kalibrált határain belül és a tényleges folyamatkörülmények között.

Integrálható-e az SA80T-TP a modern folyamatvezérlő rendszerekbe?

Egy modern intelligens gyárban a Swirl Flowmeter adatközpontként működik. Mivel tömegáramot, hőmérsékletet és nyomást ad ki, egyetlen digitális interfészen keresztül három adatkészletet tud szolgáltatni (például HART, Modbus vagy 4-20 mA jelek). Ez a többváltozós kimenet nélkülözhetetlen a kifinomult "folyamatvezérlés" hurkokhoz. Például egy vegyi reaktorban, ahol egy reakcióhoz meghatározott tömegű gáz szükséges, az SA80T-TP biztosítja a közvetlen tömegáram értékét, így nincs szükség a PLC-nek külső kompenzációs számítások elvégzésére, ezáltal csökkentve a rendszer késleltetését és az esetleges programozási hibákat.

Az SA80T-TP egyszerűsíti a telepítést korlátozott helyeken?

A hely gyakran prémium az ipari elosztókban és a csúszótalpakra szerelt berendezésekben. A design a SA80T-TP Swirl Flowmeter közvetlenül kezeli ezeket a fizikai korlátokat.

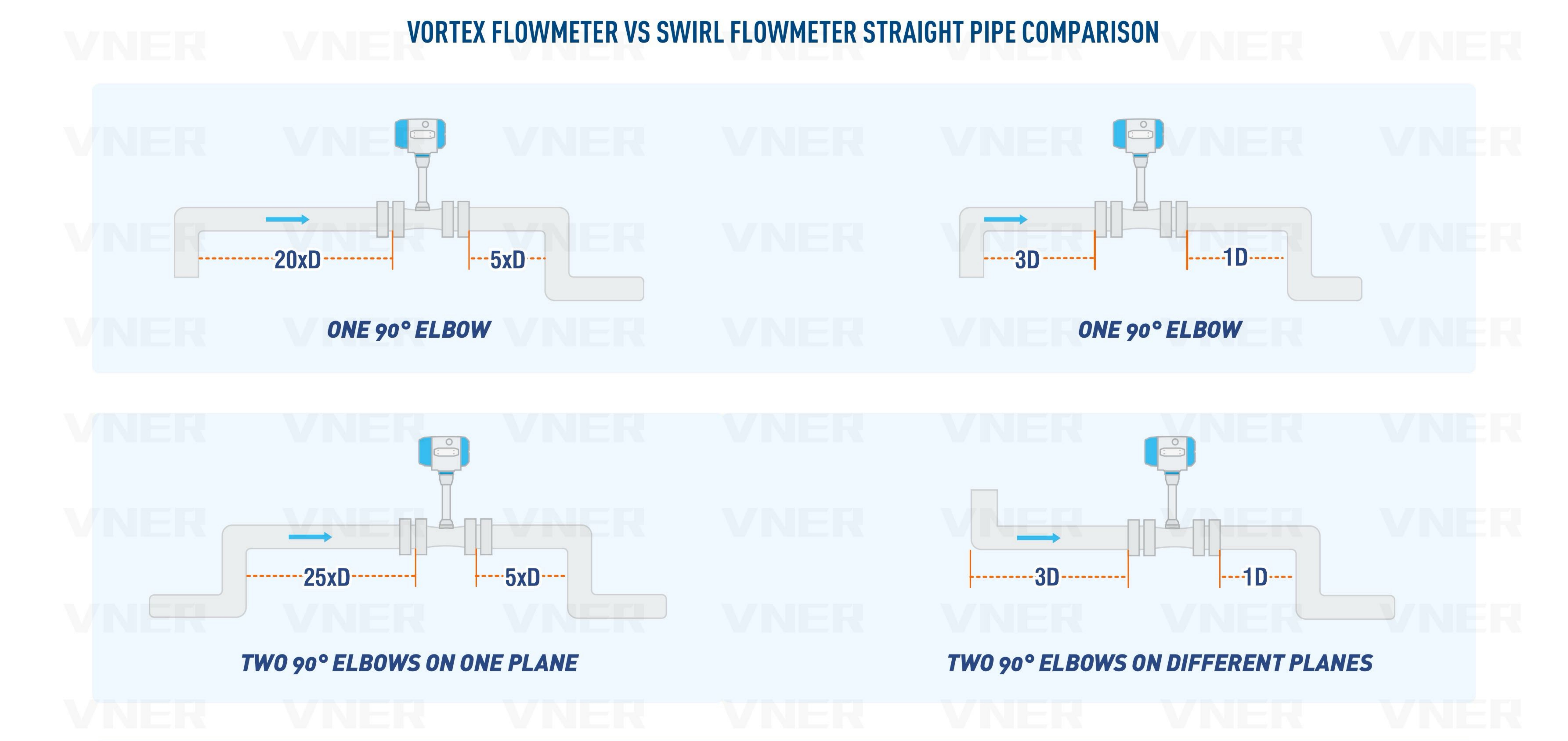

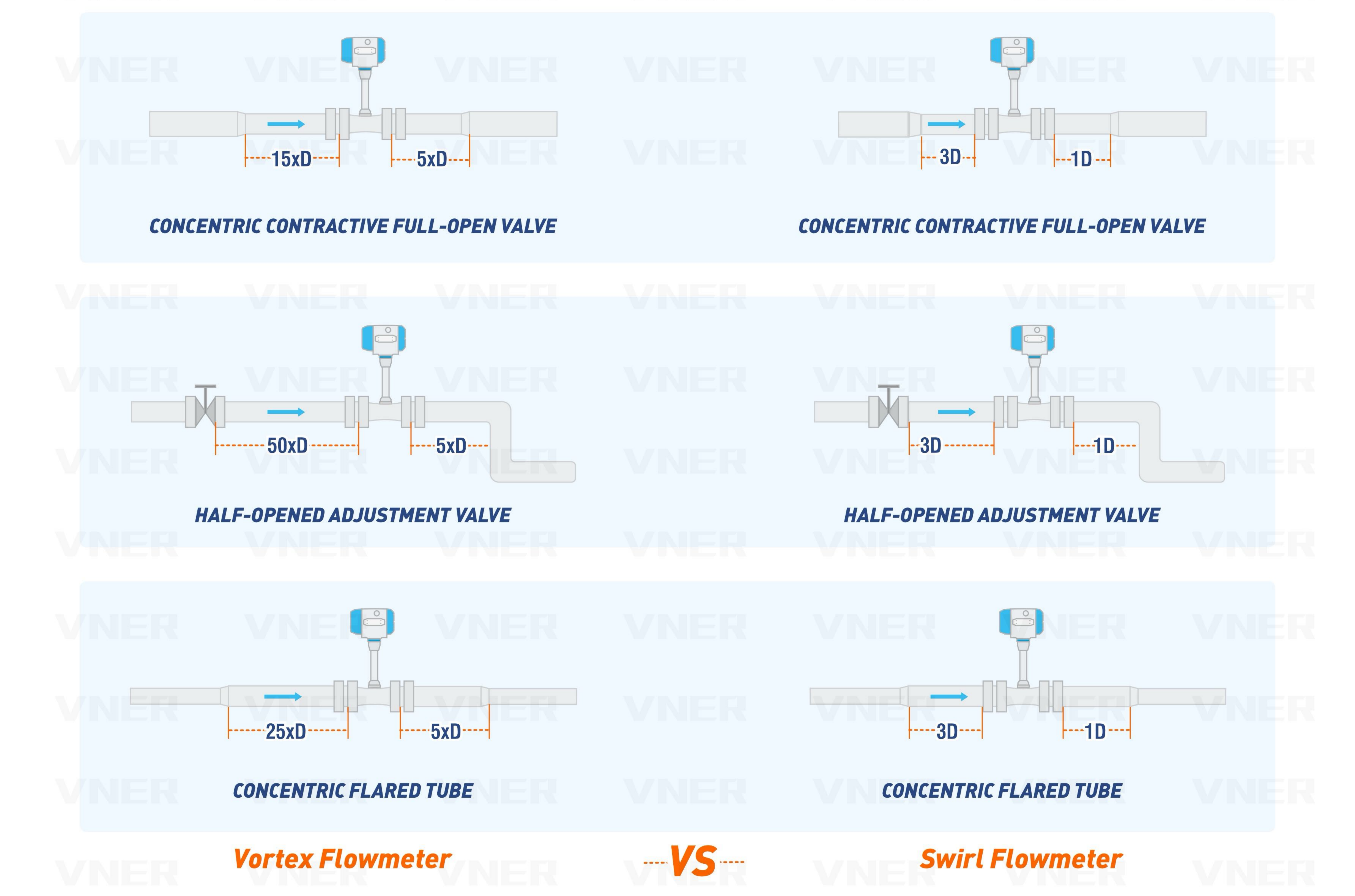

Csökkentik az egyenes csőjáratokra vonatkozó követelményeket?

A szabványos örvényáramlásmérőkkel összehasonlítva a Örvény áramlásmérő általában kevésbé érzékeny a felfelé irányuló áramlási zavarokra, mivel az örvénygenerátor hatékonyan "újraprofilozza" a folyadék sebességét, amikor az belép a mérőbe. Ha ezt kombinálja a beépített hőmérséklet- és nyomásérzékelőkkel, a mérési pont "lábnyoma" drasztikusan csökken. Nincs szükség külön egyenes csőszakaszokra külön nyomás- vagy hőmérsékletcsapok elhelyezéséhez, így a SA80T-TP kiváló választás meglévő sűrített levegő- vagy gőzvezetékekbe való utólagos beépítéshez, ahol korlátozott a hely.

Hogyan csökkenti a beépített kompenzáció a teljes fenntartási költséget?

Míg a kezdeti vételár a Nyomáskompenzációs örvény áramlásmérő magasabb lehet, mint egy alap térfogatmérő, a "Teljes tulajdonlási költség" gyakran alacsonyabb. Azáltal, hogy nincs szükség külön érzékelőkre, speciális rögzítő hardverekre és további kábelezésre, a teljes telepítési költség csökken. Ezenkívül az energiamérleg és a költségelosztás megnövekedett pontossága megakadályozza a "láthatatlan" veszteségeket a gőz- és gázhálózatokban, és a jobb hatékonyság révén gyors megtérülést biztosít a befektetésnek.
