Miért elengedhetetlen a folyadékturbinás áramlásmérő a nagy pontosságú folyadékméréshez?

A precíziós folyadékmérés területén a Folyadékturbinás áramlásmérő továbbra is az egyik legmegbízhatóbb és leghatékonyabb műszer a tiszta, alacsony viszkozitású folyadékok kezelésére. A LWGY sorozatú folyadékturbinás áramlásmérő bizonyítja ezt a megbízhatóságot, és kompakt kialakítást kínál, amely párosítja a mechanikai robusztusságot a kifinomult elektronikus érzékeléssel. Ez a kifejezetten ipari és kereskedelmi rendszerekhez tervezett áramlásmérő a folyadék kinetikus energiáját mérhető forgási frekvenciává alakítja. Az egyszerű felépítésre és a nagy sebességű válaszadásra összpontosítva az LWGY sorozat költséghatékony, de rendkívül pontos megoldást kínál különféle folyékony alkalmazásokhoz, a vízkezeléstől a finomított vegyi feldolgozásig.

Hogyan alakítja át az LWGY sorozat az áramlási sebességet forgási adatokká?

Az alapvető funkcionális elve a Folyadékturbinás áramlásmérő megtévesztően egyszerű, de pontos tervezést igényel a pontosság fenntartásához. Amikor a folyadék belép a mérőbe, először kondicionálják, hogy stabil áramlási profilt biztosítsanak, mielőtt kölcsönhatásba lépne a belső alkatrészekkel.

Mi a szerepe az áramlásegyenesítőnek és a rotor szerelvénynek?

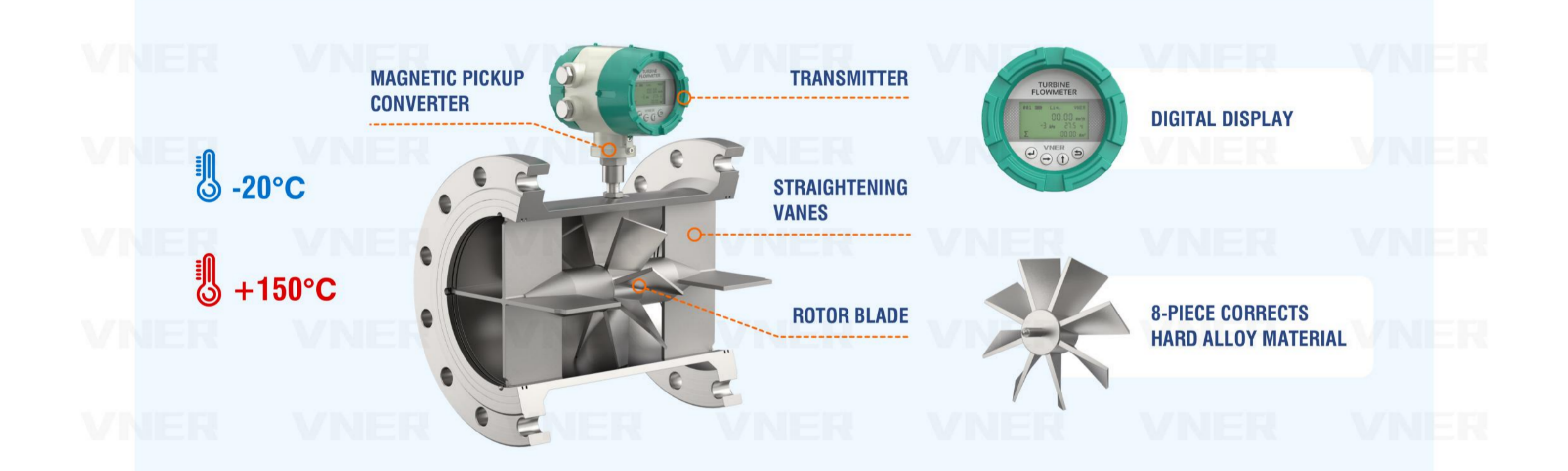

A folyamat akkor kezdődik, amikor a folyadék áthalad egy integrált áramlási egyengető . Ez az alkatrész kritikus fontosságú, mert kiküszöböli a turbulenciát és az örvénylést, amelyet a cső előtti ívek vagy szelepek okoznak. Miután az áramlás stabilizálódott, áthalad a turbina rotor . A rotorlapátok szöge úgy van kialakítva, hogy a folyadék sebessége forgásra kényszeríti a turbinát. A precíziósan megmunkált csapágyak és a könnyű rotor miatt a forgórész fordulatszáma egyenesen arányos a térfogati áramlási sebesség . Ez a lineáris kapcsolat az, ami lehetővé teszi a Folyadékturbinás áramlásmérő hogy ilyen nagy pontosságot tartson fenn a teljes működési tartományában.

Hogyan érzékeli a hangszedő-érzékelő a precíz pengejáratokat?

A mechanikus forgatás elektromos kimenetté alakításához az LWGY sorozat nagy érzékenységet használ pickup érzékelő . Ahogy a turbina forog, a rozsdamentes acél lapátok áthaladnak az áramlási test külső oldalán található érzékelő által generált mágneses mezőn. Minden alkalommal, amikor egy penge áthalad az érzékelőn, impulzus generálódik. A kapott impulzus jel olyan frekvenciával rendelkezik, amely egyenesen arányos az áramlási sebességgel. Ez a digitális kész kimenet közvetlenül elküldhető egy helyi kijelzőre, egy PLC-re vagy egy kötegvezérlőre valós idejű megfigyeléshez és adatnaplózáshoz.

Melyek az LWGY sorozat elsődleges műszaki előírásai?

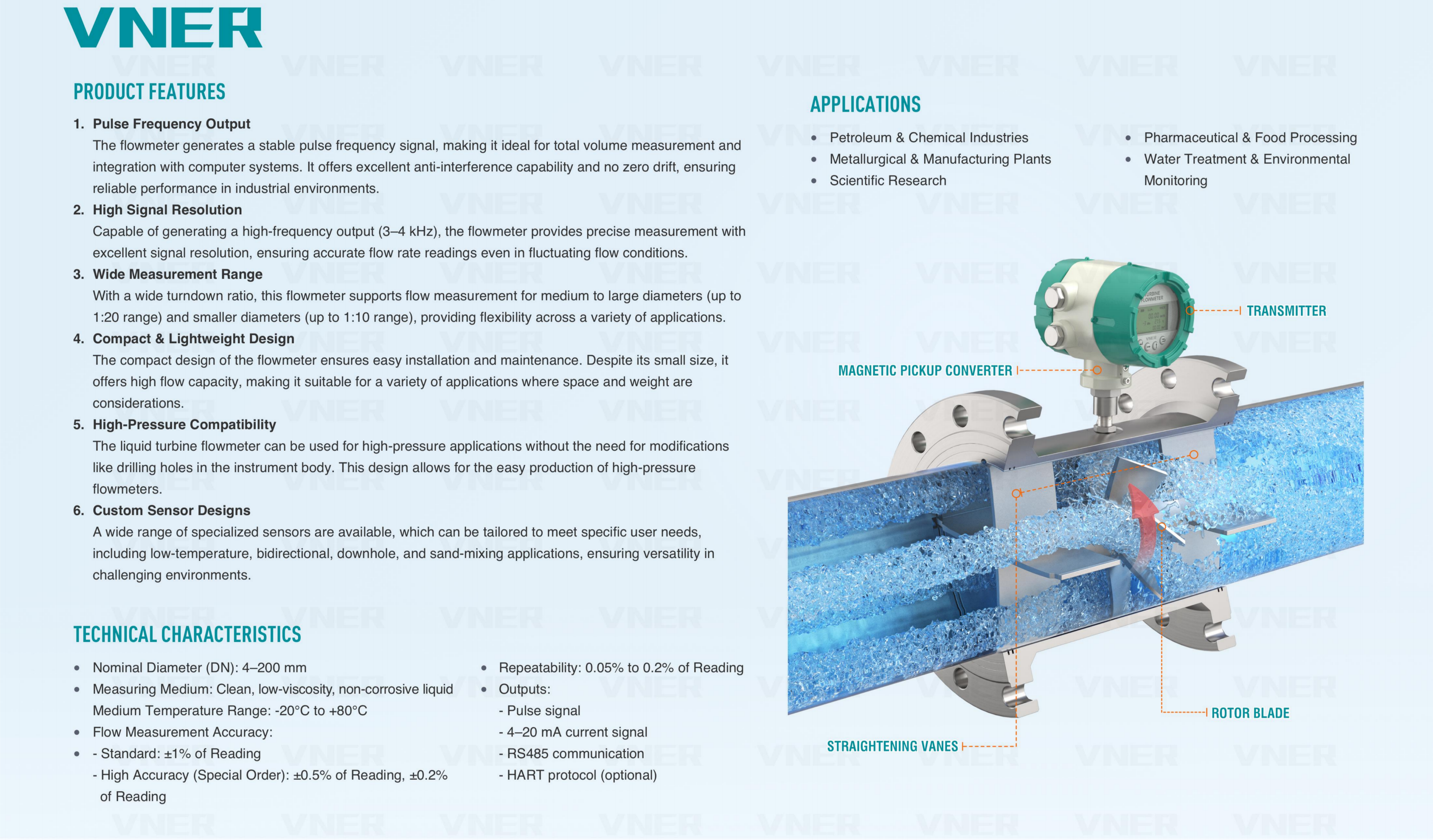

A rendszerintegráció és a hardver kiválasztásának elősegítése érdekében az alábbi táblázat felvázolja a rendszer alapvető jellemzőit LWGY sorozatú folyadékturbinás áramlásmérő :

Miért alkalmas az LWGY sorozat adagolási és adagolási alkalmazásokhoz?

Számos ipari folyamatban fontosabb egy adott folyadékmennyiség gyors és ismételhető mérése, mint a folyamatos áramlás figyelése. A Folyadékturbinás áramlásmérő egyedülálló fizikai tulajdonságai miatt kiváló ezekben a "Kötegelés" forgatókönyvekben.

A gyors válaszidő javítja az adagolási pontosságot?

Az egyik kiemelkedő tulajdonsága a LWGY sorozat az alacsony tehetetlenségi nyomatékú rotor. A nehezebb elmozdulásmérőkkel ellentétben a turbina rotor ebben Folyadékturbinás áramlásmérő a folyadék áramlásával szinte azonnal gyorsul és lassul. Ez a "gyors válasz" létfontosságú adagolás olyan alkalmazások, ahol a szelepek gyorsan nyílnak és zárnak. Ha egy mérőműszernek lassú a válaszideje, előfordulhat, hogy kihagyja a folyadék kezdeti „csomóját”, vagy a szelep zárása után is folytatja a számlálást, ami kumulatív hibákhoz vezethet. Az LWGY biztosítja, hogy minden cseppet elszámoljanak az elejétől a végéig.

Hogyan segíti a kiváló ismételhetőség a minőségellenőrzést?

A kémiai keverésnél vagy a gyógyszerészeti "adagolásnál" a konzisztencia a siker elsődleges mérőszáma. A Folyadékturbinás áramlásmérő ajánlatokat kiváló ismételhetőség , jellemzően 0,05% és 0,2% között van. Ez azt jelenti, hogy ha ugyanazt a folyadékmennyiséget többször is átengedik a mérőn azonos feltételek mellett, a kimenet gyakorlatilag azonos marad. Az ipari szereplők számára ez a megbízhatóság leegyszerűsíti a minőség-ellenőrzést, és biztosítja, hogy a termékösszetétel konzisztens maradjon több ezer cikluson keresztül.

A folyadékturbinás áramlásmérő ellenáll a nagynyomású ipari környezetnek?

Míg a belső mechanizmusok elég kényesek az alacsony áramlási sebességek észleléséhez, a külső ház a Folyadékturbinás áramlásmérő tartósságra készült. A LWGY sorozat úgy tervezték, hogy az igényes mechanikai környezetben is boldoguljon.

A robusztus mechanikai kialakítás képes elviselni a nagy nyomást?

A kiváló minőségű rozsdamentes acélból (304 vagy 316L) készült LWGY sorozat egy robusztus mechanikai kialakítás amely képes ellenállni a jelentős vezetéknyomásnak. Ezt nagynyomású képesség kedvelt választássá teszi hidraulikus vizsgálóállványokhoz, olajmező vízbefecskendezéséhez és nagynyomású tisztítórendszerekhez. A mérő azon képessége, hogy nyomás alatt megőrizze szerkezeti integritását, biztosítja, hogy a rotor és a ház közötti belső hézagok állésóak maradjanak, megelőzve a mérési eltolódást vagy a mechanikai meghibásodást nyomáscsúcsok alatt.

Miért előfeltétele a tisztaság a turbinamérő élettartamának?

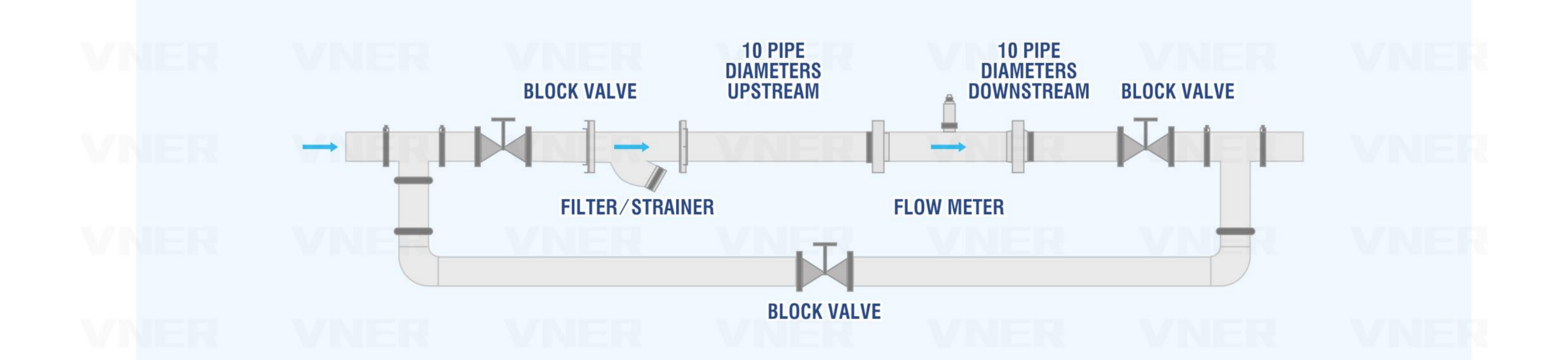

Fontos megjegyezni, hogy a Folyadékturbinás áramlásmérő kifejezetten a médiához készült tiszta és nagy részecskéktől vagy rostos tartalomtól mentes . Mivel a turbina nagy sebességgel forog a precíziós csapágyakon, minden szilárd törmelék kopást okozhat, vagy akár elakadhat a rotorban. Azokban a rendszerekben, ahol a folyadék alkalmanként tartalmazhat részecskéket, egy 20-40 mesh méretű szűrő felszerelése az áramlás irányába szokásos ajánlás a LWGY belső elemeket, és meghosszabbítja a készülék élettartamát.

Milyen előnyökkel jár a kis súly és a kompakt felépítés a rendszertervezésben?

A modern ipari csúszótalpak és hordozható adagolóegységek nagy teljesítményű és hordozható alkatrészeket igényelnek. A Folyadékturbinás áramlásmérő tökéletesen megfelel ezeknek a követelményeknek.

A kompakt alaktényező egyszerűsíti az utólagos felszerelést?

A LWGY sorozat jellemzi annak kompakt and alacsony súly tervezés. A terjedelmes elektromágneses áramlásmérőkkel vagy nehéz coriolis mérőkkel összehasonlítva a turbinás mérő szűk csőrendszerbe is beszerelhető anélkül, hogy nehéz tartókonzolokra lenne szükség. Ez különösen vonzóvá teszi az "általános célú folyadékadagoláshoz", ahol a meglévő csőelrendezés nem módosítható könnyen. A karimás vagy menetes csatlakozások gyors be- és leszerelést tesznek lehetővé a karbantartási időszakok során.

Mi teszi ezt a mérőt költséghatékony megoldássá az általános mérésekhez?

Az áramvonalas mechanikai tervezésre összpontosítva a Folyadékturbinás áramlásmérő magas szintű teljesítményt nyújt alacsonyabb áron, mint sok alternatív technológia. A kereskedelmi épületek "általános célú folyadékméréséhez" – mint például a hűtött víz felügyeletéhez vagy az üzemanyag-fogyasztás nyomon követéséhez – az LWGY sorozat a szükséges pontosságot kínálja a bonyolultabb speciális fogyasztásmérők túlzott költsége nélkül. Egyszerűsége a könnyű használatot is jelenti; a pickup érzékelő és a helyi konverter gyakran plug-and-play, minimális kalibrálási erőfeszítést igényel standard folyadékok, például víz vagy gázolaj esetében.

Hogyan hasznosítható az impulzusjel a távfelügyelethez?

A "Digital Native" nature of the Folyadékturbinás áramlásmérő A kimenet rendkívül kompatibilis a modern automatizálással.

Integrálható a jel PLC és SCADA rendszerekbe?

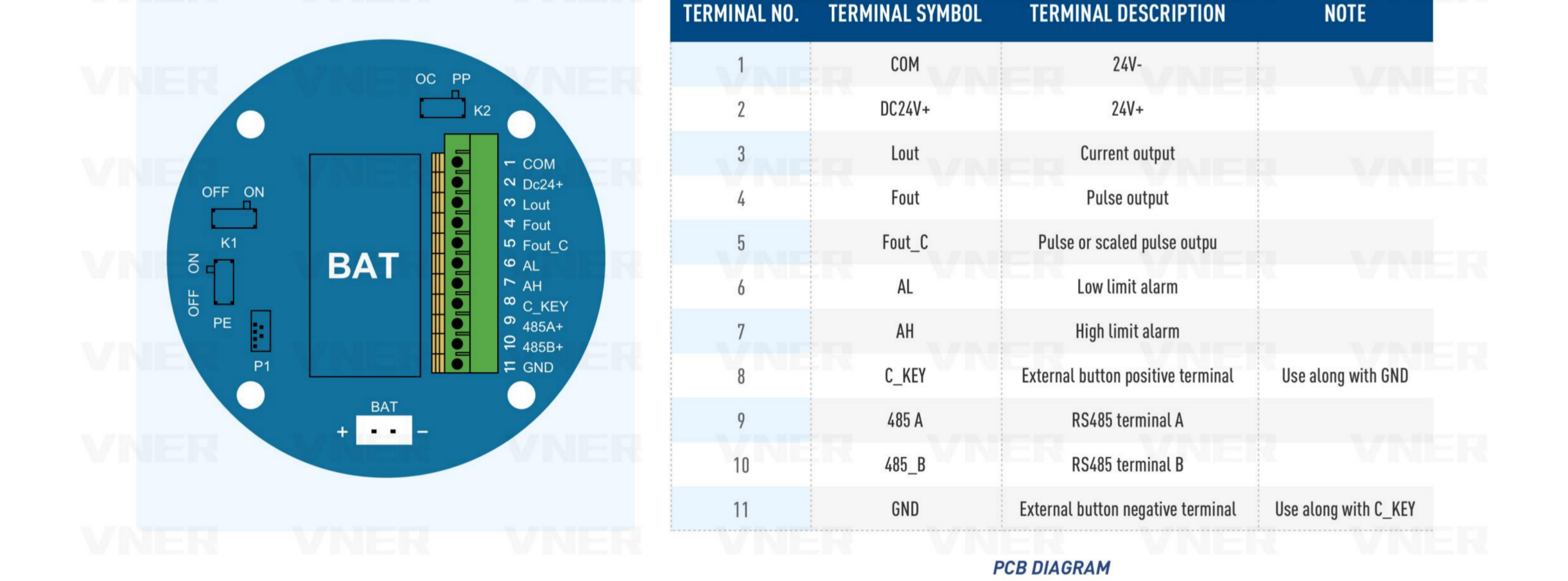

A raw impulzus jel által generált LWGY egy tiszta, négyszöghullámú frekvencia, amelyet szinte minden PLC (Programozható Logikai Vezérlő) könnyen értelmez. Az Ipar 4.0 felé haladó létesítményeknél a mérő felszerelhető adóval, amely ezt az impulzust 4-20 mA-es analóg jellé vagy digitális Modbus RS485 kimenetté alakítja. Ez lehetővé teszi a térfogati áramlási sebesség és egy központi vezérlőteremből figyelhető összesített áramlás, amely megkönnyíti a távoli folyamatbeállításokat és az automatizált készletkezelést.

A helyi megjelenítés opció az önálló alkalmazásokhoz?

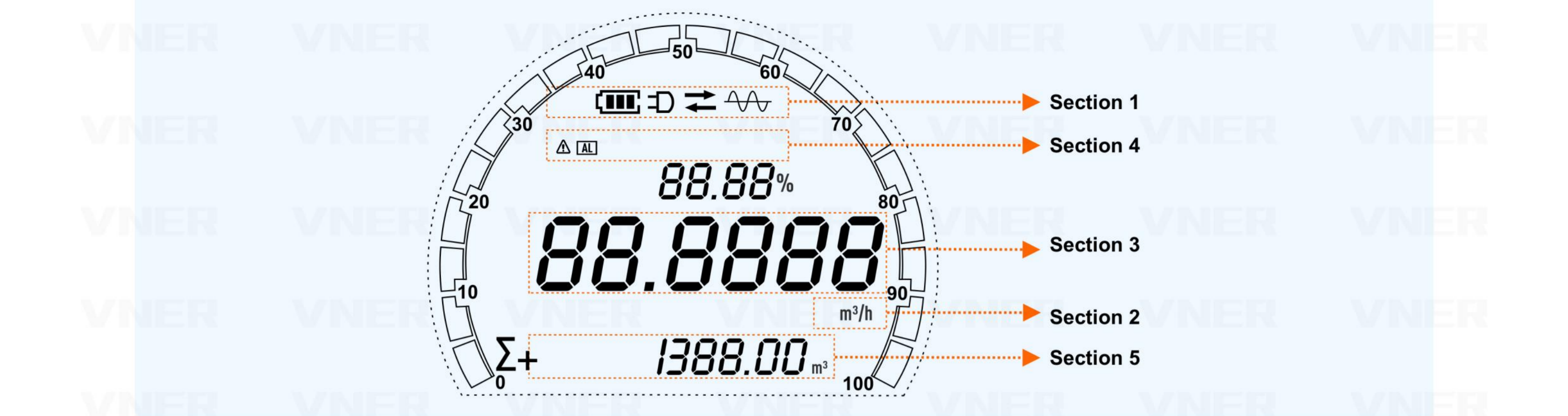

Olyan alkalmazásoknál, ahol nincs vezérlőrendszer, a LWGY sorozat elemes helyi integrátorral szerelhető fel. Ez lehetővé teszi a kezelők számára, hogy közvetlenül a mérési ponton leolvassák az áramlási sebességet és a teljes térfogatot. Akár egy szivattyú hatásfokának ellenőrzésére, akár egy adott gép vízfelhasználásának ellenőrzésére használják, a Folyadékturbinás áramlásmérő egyértelmű, azonnali adatokat biztosít, amelyek elengedhetetlenek a működés átláthatóságához és az erőforrás-gazdálkodáshoz.
