Földgázáramlás mérése: A mérők a valós működési feltételekhez igazodnak

Egy hidegindítású reggelen egy kazánház két különböző gázösszeget mutathat, mielőtt bárki megegyezne, melyik a helyes. A közüzemi fogyasztásmérő a normál körülmények között szállított energiát jelzi. Az üzemi almérő a tényleges köbmétert jelzi a vezetéknyomáson. A számok nem feltétlenül rosszak; különböző kérdésekre válaszolnak. A földgázáram mérése akkor válik drágábbá, ha a beszerzési specifikáció a jelentendő mennyiség helyett mérőtípussal kezdődik, a bejelentési feltételekről és a hibás leolvasás következményeiről.

A gyakorlati következtetés egyszerű: a földgázáramlás mérését rendszerként adja meg, ne dobozként a csövön. Kezdje a szükséges jelentési alappal, majd határozza meg a nyomást, a hőmérsékletet, az összetételt, a leállítást, a telepítést, az ellenőrzést és az életciklus-támogatást. Csak ezután válasszon a nyomáskülönbség, a turbina, a termikus tömeg, az örvény, az örvény, a Coriolis, az ultrahangos, a forgó elmozdulású vagy a változó területű technológiák közül. Az egyik szervizben kiváló mérő egy másikban karbantartási problémát okozhat, még akkor is, ha az adatlap hasonlónak tűnik.

Ez a cikk elmagyarázza, hogyan hozhatja meg ezt a döntést úgy, hogy túlélje az üzembe helyezést, az auditokat és a valódi üzemelés első telét. Nem feltételezi, hogy a nagyobb pontosságú állítás automatikusan jobb. A telepítés után megmaradó mérési bizonytalanságra összpontosít, figyelembe veszi a kompenzációt, a kalibrálást és a kopást.

Kezdje azzal a mennyiséggel, amelyet be kell jelentenie

A földgáz összenyomható, így a térfogati leolvasásnak nincs egységes jelentése a referenciafeltételek rögzítéséig. A mérőműszer 16 bar és 35 Celsius-fok mellett mérheti a tényleges térfogatáramot, míg egy számlázó rendszerhez szabvány köbméterre van szükség 0 Celsius-fokon és 101,325 kPa-on, vagy megajoule-ban mért energiát. A tömegáram lehet a jobb választás vegyszerfogyasztáshoz, üzemanyag-keveréshez vagy sűrített földgázhoz. Az energia lehet a szerződéses alapja a letéti felügyelet átruházásának. Ezek nem felcserélhető jelentési lehetőségek.

A technológiák összehasonlítása előtt írjon fel négy számot: a minimális áramlást, a normál áramlást, a maximális áramlást és a tervezett vagy felborított áramlást. Ezután adja meg a szükséges bizonytalanságot minden ponton, ne csak teljes skálán. Sok beszerzési vita azért kezdődik, mert a mérő pontos a maximális áramlásnál, de leolvashatatlan öblítéskor, indításkor vagy alacsony terhelés mellett. A tartomány gyakran szélesebb, mint amire a projektcsapat először számít.

A jelentési alapot be kell írni az adatlapba és a beszerzési megrendelésbe. Ellenkező esetben a mérő szállítója, a vezérlőrendszer-integrátor és a számlázási csoport eltérő feltételezéseket alkalmazhat. A rögzített összetételre konfigurált áramlási számítógép tökéletesen helyes lehet az üzembe helyezéskor, és csendesen tévedhet hat hónappal később, ha a gázforrás megváltozik.

Miért jutalmazza a földgáz a körültekintő feltételezéseket?

A földgáz nem egyetlen, rögzített sűrűségű folyadék. A vezetékes gáz domináns komponensként metánt, etánt, propánt, butánt, nitrogént, szén-dioxidot és nyomokban nehezebb szénhidrogéneket tartalmazhat. A pontos keverék befolyásolja a tömöríthetőséget, a sűrűséget, a viszkozitást, a hangsebességet és a fűtési értéket. A szén-dioxid- vagy nitrogéntartalom változása még akkor is eltolhatja a korrekciós tényezőket, ha a nyomás és a hőmérséklet stabil marad.

Az alacsony sűrűség miatt a gáz érzékenyebb a sebességprofilra és a lendületi hatásokra, mint sok folyadék. Alacsony nyomáson a térfogat nagy és a cső sebessége nagy lehet. Nagy nyomáson a gáz sűrűbb, de összenyomható. A vízvezetékben jelentéktelen nyomásesés valódi energiaköltséggé válhat egy nagy gázvezetékben. A kis hőmérsékleti hibák is számíthatnak, mert a standard térfogatkorrekció az abszolút hőmérséklethez van kötve, nem pedig egy egyszerű lineáris ökölszabályhoz.

A szennyeződések újabb kockázati réteget képeznek. A kondenzvíz, a kompresszorolaj, a por és a vízkő bevonhatja a hőérzékelőt, elakadhat a turbina rotorja, vagy megváltoztathatja a Coriolis cső rezgését. A dugattyús kompresszorok pulzálása megzavarhatja az örvény- és nyomáskülönbségjeleket. Előfordulhat, hogy a laboratóriumban tiszta mérőműszer más telepítést, szűrési stratégiát vagy ellenőrzési intervallumot igényel a helyszínen.

Gyakorlati kiválasztási sorozat

A legmegbízhatóbb kiválasztási szekvencia a probléma csökkentése a kereskedelmi követelményektől a fizikai telepítésig. Ez a sorrend megakadályozza azt a gyakori hibaüzemmódot, amelyben először egy preferált mérőt választanak ki, és utána állítják be a folyamatadatokat.

1. Határozza meg a szerződéses vagy üzemi mennyiséget: tényleges térfogat, standard térfogat, tömeg vagy energia.
2. Sorolja fel a teljes működési térképet: minimális, normál, maximális és felborult áramlás, beleértve az indítási és ürítési feltételeket.
3. Erősítse meg a nyomás- és hőmérséklet-tartományokat, beleértve az átmeneti állapotokat és a környezeti hatásokat a távadókon.
4. Szerezzen be egy reprezentatív gázösszetételt, és döntse el, hogy rögzített, időszakos vagy online elemzésre van szükség.
5. Állítsa be a szükséges bizonytalanságot és ismételhetőséget, ne csak egy általános pontossági százalékot.
6. Tekintse át a csőelrendezést, az egyenes járatokat, a szelepeket, a könyököket, a szűrőket, a pulzációs forrásokat és az elérhető karbantartási lehetőségeket.
7. Hasonlítsa össze a nyomásveszteséget, a leállítást, a mozgó alkatrészeket, a kalibrálási intervallumot és a pótalkatrész-stratégiát a várható élettartam során.
8. Ellenőrzés meghatározása: gyári kalibrálási tanúsítvány, helyszíni nullázási ellenőrzés, bizonyítás, összehasonlítás vagy időszakos laboratóriumi újrakalibrálás.

Ez a sorrend azt is megmutatja, hogy egy projektnek hol van szüksége mérnöki támogatásra, nem pedig katalógusszámra. A VNER úgy írja le megközelítését, mint a mérnökök által vezérelt méretezést és kiválasztást folyadék-, gáz- és iszapos feladatokhoz, házon belüli kalibrációval és projekt-szállítási tapasztalattal. Ez a fajta támogatás akkor számít, ha az adatlap széles körű lekapcsolást, változó összetételt vagy nem módosítható csőelrendezést tartalmaz. További részletek a cég oldalán találhatók oldalról .

A mérőtechnológiák és azok helye

Egyetlen földgázáram-mérési technológia sem nyer minden szolgáltatást. A hasznos kérdés nem az, hogy „melyik mérő a legjobb?” de „melyik mérési elv tolerálja legjobban azokat a körülményeket, amelyeket nem lehet elhárítani?” Az alábbi megjegyzések az ipari gázszolgáltatáshoz leggyakrabban használt technológiákat hasonlítják össze.

Nyomáskülönbség- és nyílásmérők

A nyomáskülönbségmérők, különösen a mérőperemek továbbra is gyakoriak a nagynyomású gázokban, mivel egyszerűek, jól érthetőek, és olyan régóta létező szabványok támogatják őket, mint az AGA 3 és az ISO 5167. Nincsenek mozgó alkatrészeik a csőben, elviselik a magas hőmérsékletet és nyomást, és a teljes mérőtest eltávolítása nélkül is ellenőrizhetők. A kompromisszum az állandó nyomásveszteség, a nyomáskülönbség és az áramlás közötti négyzetgyök kapcsolat, valamint a sok sebességmérőnél szűkebb gyakorlati lefutás. A telepítés nagymértékben függ a helyes egyenes futástól, a nyílás állapotától és a távadó pontosságától. Nagy vonalak és őrző-átadó állomások esetében a nyíláslemez gyakran egy gondosan megtervezett mérési csomag része, nem pedig önálló elem.

Gázturbinás mérők

A turbinamérők sebességmérők. A gáz rotort forgat, és a forgórész fordulatszáma a tényleges térfogatáramhoz kapcsolódik. Jó megismételhetőséget és gyors reakciót kínálnak tiszta, száraz gázban, és széles körben használják kereskedelmi és ipari mérésekben. Gyengeségeik mechanikaiak: a csapágyak kopása, a szennyeződés megváltoztatja a rotor reakcióját, a túlpörgés vagy pulzálás pedig lerövidítheti az élettartamot. A felfelé irányuló áramlás kondicionálása fontos, mert az örvény torzíthatja a leolvasást. A turbinás mérő gyakran jó választás, ha a gáz tiszta, a nyomás stabil, és a tartomány nem túl széles.

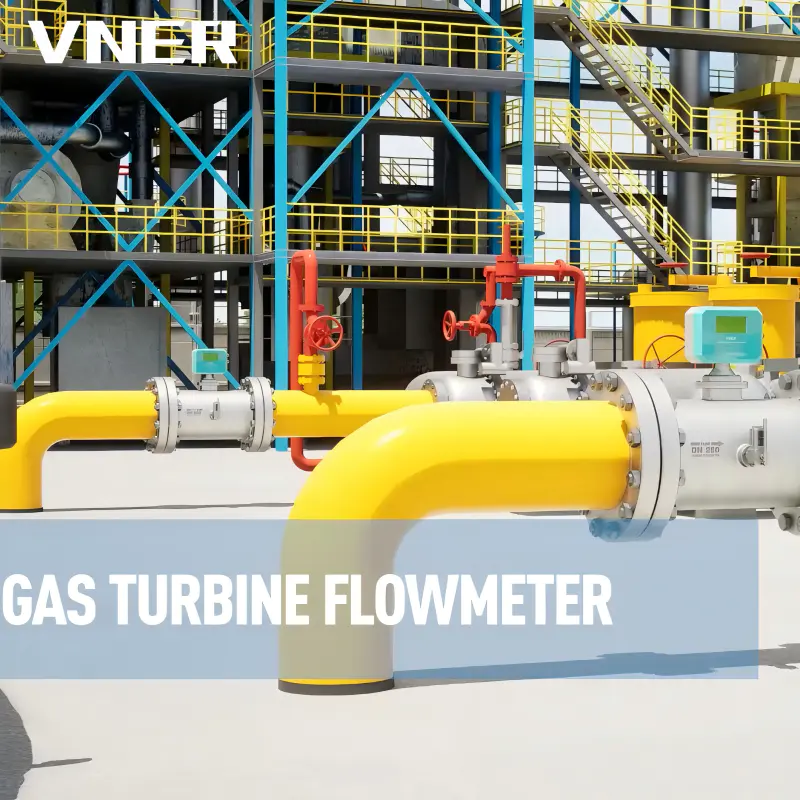

LWQ sorozatú gázturbinás áramlásmérő Nagy pontosságú turbinás mérő tiszta, száraz gázokhoz, áramlásegyenesítéssel, hőmérséklet/nyomás kompenzációval, alacsony nyomásveszteséggel és jó ismételhetőségű kereskedelmi és ipari mérésekkel. Termék megtekintése →

Forgó pozitív elmozdulásmérők

A forgó elmozdulásmérők ismert térfogatú gázt fognak fel, és számolják a ciklusokat. Ezek pozitív elmozdulású eszközök, így közvetlenül mérik a tényleges térfogatot, és jól teljesítenek alacsonyabb áramlási sebességeknél, mint egyes sebességmérők. Gyakoriak az elosztó és ipari almérésekben, ahol a gáz tiszta és a vezeték mérete közepes. A mechanikus hézagok érzékenysé teszik őket a szennyeződésekre és a kondenzvízre, és a nyomásveszteség nő, ha a mérő kopik vagy elhibásodik. Nem ezek az első választás piszkos gáz, nedves gáz vagy gyakori túlterhelés esetén.

Termikus tömegárammérők

A hőtömegmérők fűtött érzékelőt és referenciaérzékelőt használnak a hőátadásból származó tömegáram megállapítására. Kiválóan alkalmasak kis gázáramokra, nagy csővezetékekbe helyezhetők szerény nyomásveszteséggel, és gyakran használják égési levegőre, kéménygázra, levegőztetésre és alámérésre. Pontosságuk a kalibrálás során használt gáz tulajdonságaitól függ. Ha az összetétel lényegesen megváltozik, egy földgázkeverékre kalibrált hőmérőhöz korrekciós tényezőre vagy új kalibrációra lehet szükség. Nem automatikusan „összetételfüggetlenek”, pusztán azért, mert tömeget jelentenek.

Vortex és örvénymérők

Az örvénymérők váltakozó örvényeket hoznak létre a blöff test mögött, és a leválási frekvencia arányos a sebességgel. Nincsenek mozgó alkatrészeik, ésszerűen tolerálják a magas nyomást és hőmérsékletet, és jól működnek számos gáz-, gőz- és folyadékszolgáltatásban. Az örvénymérők más belső geometriát használnak a precesszáló örvény létrehozásához, amely kompakt alternatívát jelenthet jó lekapcsolással és alacsony karbantartási igényekkel. Mindkét elv a Reynolds-számtól és az áramlási profiltól függ, ezért gondosan ellenőrizni kell az alacsony áramlási teljesítményt és a telepítési feltételeket. A pulzálás és a vibráció gyakori ellenségek a kompresszorállomásokon és a dugattyús berendezések területén.

Coriolis tömegáram-mérők

A Coriolis mérők közvetlenül mérik a tömegáramot egy rezgő cső csavarodásának vagy fáziseltolódásának érzékelésével. Sűrűséget is biztosítanak, ami értékes lehet a gázösszetétel megváltozásakor. A megfelelő szolgáltatásban nagy pontosságot és széles lekapcsolást érnek el, de általában kisebb vezetékméretekre korlátozódnak, és nagyobb a nyomásesésük, mint a soros sebességmérőknél. Gyakran használják sűrített földgázhoz, üzemanyag-keveréshez és olyan alkalmazásokhoz, ahol a tömeg vagy a sűrűség az elsődleges követelmény. Ritkán a gazdaságos választás a nagyon nagy, alacsony nyomású gázvezetékekhez.

Ultrahangos mérők

Az ultrahangos gázmérők egy vagy több akusztikus útvonal mentén mérik a tranzitidő különbségeket. Alacsony nyomásveszteséget, széles fordulatot és jó teljesítményt kínálnak nagy csővezetékekben, ha az áramlási profil jól kondicionált. A többfázisú vagy nedves gáz ronthatja a jelet, és az akusztikus utat a várható nyomásnak, hőmérsékletnek és gázösszetételnek megfelelően kell megtervezni. Gyakran használják nagy értékű letéti-átadási és átviteli alkalmazásokban, ahol egy nagy mérőállomás beépített költsége indokolhatja a technológiát.

Változó területmérők és egyéb lehetőségek

A változtatható területű mérők, amelyeket gyakran rotamétereknek neveznek, egyszerű helyi jelzést biztosítanak szerény költséggel. Hasznosak az ürítési áramlásokhoz, az égető szerelvényekhez és a közüzemi állomásokhoz, de ritkán alkalmasak őrizet átadására vagy nagy pontosságú jelentésekre. Más választási lehetőségek közé tartoznak a kis fogyasztói szolgáltatásokhoz használt membránmérők, valamint a speciális áramlási számítógépek vagy virtuális mérőrendszerek, amelyek a nyomás, a hőmérséklet és a szelephelyzet alapján számítják ki az áramlást. Ezek a módszerek hasznosak lehetnek a trendfigyeléshez, de bizonytalanságukat meg kell érteni, mielőtt számlázásra vagy biztonsági reteszelésre használnák őket.

Nyomás, hőmérséklet és referenciafeltételek

Egy térfogatmérő az előtte lévő gázt méri, nem a szerződésben leírt gázt. A tényleges térfogat normál térfogatra konvertálásához abszolút nyomás, abszolút hőmérséklet és összenyomhatósági tényező szükséges. A gyakori hiba az, hogy közvetlenül a túlnyomást használják a számításban. Egy másik, hogy rögzített légköri nyomást feltételezünk, amikor a helyszín magassága vagy az időjárás megváltoztatja a helyi abszolút nyomást. Nagynyomású gáz esetén már egy kis nyomástávadó hiba is látható számlázási különbséget okozhat.

A korrekciós módszernek meg kell egyeznie a szükséges bizonytalansággal. Egy egyszerű ideális gáz korrekció megfelelő lehet olyan közüzemi almérőhöz, ahol a gáz közel atmoszférikus nyomású és az összetétele stabil. Az őrző-átadó állomásnak általában szüksége van egy elismert módszerre, például az AGA 8-ra, egy megfelelően konfigurált folyamatszámítógépre és egy dokumentált eljárásra a kompozíció frissítéséhez. A hőmérséklet- és nyomástávadóknak saját kalibrálásra és telepítési felülvizsgálatra van szükségük; egy tökéletes mérő sodródó jeladóval még mindig sodródó mérés.

Egyes alkalmazások számára előnyös az integrált megközelítés. A hőmérséklet-nyomás-kompenzált örvénymérő, mint például az SA80TTP, egy kompakt csomagban egyesíti az áramlásérzékelést a kompenzációval. Ez leegyszerűsítheti a csúszást vagy az utólagos felszerelést, ahol a különálló adók és az áramlási számítógép felszerelése kényelmetlen. Nem szünteti meg a referenciafeltételek és az összetétel alapjaiban való megegyezés szükségességét, de csökkentheti a helyszíni vezetékezési és konfigurációs kockázatot.

SA80T-TP hőmérséklet- és nyomáskompenzált örvényáramlásmérő Integrált hőmérséklet- és nyomáskompenzáció a gőz-, sűrítettgáz- és energiaméréshez; kiszámítja a tömeg- és a normál térfogatáramot, miközben leegyszerűsíti a csúszó- vagy utólagos felszereléseket. Termék megtekintése →

Összetétel, energiatartalom és felügyeleti jog átruházása

A felügyeleti jog átruházása növeli a tétet, mert a mérés kereskedelmi eszközzé válik. A szerződés meghatározhatja a szabványos feltételeket, a fűtőérték alapját, a megengedett bizonytalanságot és az ellenőrzés módját. Az olyan szabványok, mint az AGA 3 a nyílások mérésére, az AGA 7 a turbinás mérésekre és az AGA 9 az ultrahangos mérésekre, keretet biztosítanak, de nem az Ön számára tervezik meg az állomást. A telepítőnek továbbra is foglalkoznia kell az egyenes futásokkal, az áramlás szabályozásával, a távadó kalibrálásával, a gázösszetétellel és az adatnaplózással.

Az energiamérés fűtési érték bemenetet ad hozzá. Ez a bemenet származhat laboratóriumi elemzésből, szerződéses nemteljesítésből vagy online gázkromatográfból. Rögzített fűtési érték csak akkor fogadható el, ha a gáz összetétele az egyeztetett tartományon belül marad. Ha több gázforrás lép be egy csővezetékbe, az összetétel napszakonként vagy évszakonként változhat. Az áramlási számítógépnek világos eljárással kell rendelkeznie a kompozíció frissítésére és a frissítés megtörténtének rögzítésére.

A sűrített földgáz speciális eset. Magas nyomáson tárolják, gyakran adagokban adják ki, és felhasználható járművek üzemanyagaként vagy ipari alapanyagként. A tömegalapú mérés azért vonzó, mert elkerüli a referencia-feltétel argumentumok egy részét, és közvetlen mennyiséget biztosít a készlethez. A CNG-szolgáltatásra tervezett Coriolis mérő kompakt csomagolásban képes mérni a tömeget és a sűrűséget, de a telepítőnek továbbra is kezelnie kell a nyomásesést, a pulzációt és a gázminőséget. A VNER az olaj- és gázipari, a petrolkémiai, a poliszilícium-, az energia- és a vízipari alkalmazásokat sorolja fel ipari fókuszai közé, ami emlékeztet arra, hogy ugyanaz a mérőcsalád a projektek során nagyon eltérő helyszíni feltételekkel szembesülhet; lásd a iparágak oldalon a szélesebb alkalmazási térképhez.

A telepítési hatások a mérés részét képezik

Az áramlásmérő egy csőrendszer érzékelője, nem pedig önálló műszer. A könyökök, a pólók, a szűkítők, a vezérlőszelepek és a kompresszorok örvénylést és aszimmetriát hoznak létre, amely messze lefelé haladhat. A szokásos közvetlen ajánlások kiindulópontot jelentenek, nem pedig garanciát. Két különböző síkban elhelyezett 90 fokos könyök rosszabb profilt eredményezhet, mint egyetlen könyök, még akkor is, ha a mért középvonali távolság elfogadhatónak tűnik. Az áramlásszabályozók segíthetnek, de növelik a nyomásveszteséget, és a mérővel együtt kell kiválasztani.

A pulzálás egy másik gyakori probléma a földgázrendszerekben. A dugattyús kompresszorok, a dugattyús szivattyúk és a gyors működésű szelepek időszakos jelet adhatnak, amelyet a mérő áramlásváltozásként értelmez. Az örvénymérők rossz frekvenciára rögzülhetnek, a nyomáskülönbség-távadók zajos értékeket mutathatnak, és a turbina rotorjai elfáradhatnak. Egy pulzációs vizsgálat, egy csillapító vagy egy másik mérőhely hatékonyabb lehet, mint a jelszűrés utólagos hozzáadása.

Méretezés, leállítás és a túllépés költségei

Méret a teljes működési térképre, nem az adattábla maximumára. A tervezett áramlás 100 százalékának leolvasására kiválasztott mérőműszer a tartományának tetején kívül eshet a megbízható tartományon normál működés közben. Ezzel ellentétes hiba is előfordul: a normál áramlásra kiválasztott mérő túlléphet az indítás során, ami telítést vagy mechanikai igénybevételt okozhat. A helyes megközelítés a minimális, normál, maximum és felborulási pontok összehasonlítása a mérő által közzétett határértékekkel és a kalibráció során használt Reynolds-szám feltevésekkel.

A visszautasítási nyilatkozatokat figyelmesen olvassa el. A 10:1 arány laboratóriumi kalibrációs tartományra, meghatározott pontossági sávra vagy mechanikai határértékre utalhat. Előfordulhat, hogy nem ugyanazon a nyomáson és hőmérsékleten alkalmazható, mint a projekt. A nyomáskülönbségmérők esetében a négyzetgyök összefüggés azt jelenti, hogy az alsó vég különösen érzékeny a távadó nullapontjára és a nyomáskülönbség felbontására. A turbinás mérőműszerek alsó végét korlátozhatja a csapágysúrlódás. Hőmérsékletmérőknél a legalacsonyabb lehet kiváló, de a felső határt korlátozhatja az érzékelő hűtése vagy az elektronika.

Egy egyszerű ellenőrzés a várható üzemórák ábrázolása az áramlás függvényében. Ha az üzem az év nagy részében a tervezett áramlás 25 százalékán üzemel, a mérőt erre a régióra kell optimalizálni, nem csak a tervezési esetre. Ha a vezetéknek egy öblítésen vagy indítási túlfeszültségen is át kell mennie, a mérőnek maradandó károsodás nélkül el kell viselnie azt. Itt értékesebb a beszállító alkalmazásmérnökével folytatott beszélgetés, mint egy katalógus-összehasonlítás.

Kalibrálás, ellenőrzés és életciklus-kockázat

Minden mérés sodródik, fault vagy öregszik. A beszerzési kérdés nem az, hogy szükség lesz-e az ellenőrzésre, hanem az, hogy ez hogyan történik, és mi történik a termeléssel az ellenőrzés során. A gyári kalibrálási tanúsítvány alapállapotot állapít meg, de nem bizonyítja, hogy a beszerelt mérő helyes. A telepítési hatások, a távadó nullapontja, az impulzusvezeték hibái és a gáz összetétele mind megváltoztathatják a mező eredményét a mérőtest megváltoztatása nélkül.

Kritikus szolgáltatás esetén kérjen nyomon követhető kalibrálási módszert, a kalibráló berendezés bizonytalanságát és a kalibráció végrehajtásának körülményeit. Kérdezze meg, hogy a mérő ellenőrizhető-e a helyén, rendelkezésre áll-e bypass, és hogy a mérő vezeték elvágása nélkül eltávolítható-e. A mozgó alkatrészeket tartalmazó mérőóráknál érdeklődjön a várható kopási határértékekről és az ajánlott pótalkatrészekről. Elektronikus mérőórák esetén érdeklődjön a diagnosztikáról, a jelminőségről és a konfigurációs adatok biztonsági mentésének eljárásáról.

A VNER kijelenti, hogy házon belüli kalibrálást és tanúsított minőségi eljárásokat alkalmaz, létesítményeiben három üzem található, mintegy 150 fős műszaki csapattal. Ezek a tények hasznosak a szállítói áttekintés során, de még mindig meg kell felelniük a projekt szükséges dokumentációjának, nyomon követhetőségének és harmadik fél általi ellenőrzési követelményeinek. Egy alkalmas gyár nem helyettesíti az egyértelmű kalibrálási specifikációt.

Adatlap és beszerzési részletek, amelyek megakadályozzák a helytelen alkalmazást

A legtöbb helytelen alkalmazás a hiányzó vagy nem egyértelmű adatlapmezőkre vezethető vissza. A mérő szállítója a hiányt feltételezéssel pótolhatja, a vevő pedig az üzembe helyezésig nem veszi észre. A következő mezők egy második felülvizsgálatot érdemelnek a beszerzési rendelés kiadása előtt.

A beszerzésnek meg kell erősítenie az interfész részleteit is: tápellátás, kimeneti jelek, kommunikációs protokoll, burkolat minősítése, veszélyes terület besorolása, anyagtanúsítványok és a dokumentáció nyelve. Ezek nem az alapvető mérési elvek, de meghatározzák, hogy a mérő integrálható-e, ellenőrizhető-e és karbantartható-e átalakítás nélkül. A műszakilag megfelelő mérő, amely rossz karimás fúrással vagy nem kompatibilis kimeneti kártyával érkezik, még mindig projektkésés.

Gyakori hibák a földgázáramlás mérésében

Számos hiba ismétlődően előfordul a különböző méretű projektekben. Nem egzotikusak; hétköznapi hézagok a folyamatadatok, a műszer kiválasztása és a helyszín végrehajtása között.

• Mérőválasztás ár alapján a jelentési alap és a szükséges bizonytalanság meghatározása előtt.
• Csak a maximális áramlásra méretezve, figyelmen kívül hagyva azt az alacsony áramlási tartományt, ahol az üzem ténylegesen működik.
• A „földgáz” állandó sűrűségű és fűtőértékű állandó folyadékként való kezelése.
• A túlnyomás használata abszolút nyomás helyett a szabványos térfogat-korrekcióban.
• Feltételezve, hogy a termikus tömegmérő immunis az összetétel változásaira.
• Figyelmen kívül hagyva az állandó nyomásveszteséget egy nagy gázvezetékben, mert alacsonyabb volt a mérő vételára.
• Nem megfelelő egyenes futású csőelrendezés jóváhagyása, mert a vezetéket már gyártották.
• Elfelejtve, hogy a pulzáció és a vibráció hatással lehet az örvény-, turbina- és nyomáskülönbség-mérőkre.
• Átadás-átvételi mérő vásárlása hitelesítési, bizonyítási és adatnyilvántartási megállapodás nélkül.
• A kompozíció-frissítések, a riasztási korlátok és a konfigurációs biztonsági mentések definiálatlanul hagyása az átadáskor.

Minden hibának van egy olcsó megelőzése: kitöltött adatlap, csővezeték áttekintés, összetételi tartomány és ellenőrzési terv. A drága változat azután fedezi fel a rést, hogy a vezetéket nyomás alá helyezték, és a kereskedelmi leolvasások már használatban vannak.

Hogyan néz ki egy jó mérési döntés?

Egy jó földgázáramlás-mérési döntés egy bekezdésben magyarázható. A csapat tudja, hogy milyen mennyiséget kell jelenteni, milyen referenciafeltételek mellett, melyik áramlási tartományon belül, milyen gázösszetétellel és milyen bizonytalansággal. Ellenőrizte a csőelrendezést, a nyomásveszteséget, a pulzálást és a karbantartási hozzáférést. Olyan technológiát választott, amely elviseli a feltételeket, nem pedig pusztán megfelel a katalógus pontossági adatainak. Azt is meghatározta, hogy az üzembe helyezés után hogyan kell a mérőt kalibrálni, ellenőrizni és támogatni.

Ez a megközelítés általában kevésbé drámai beszerzési megrendeléshez és kiszámíthatóbb művelethez vezet. A nyomáskülönbség állomás maradhat a megfelelő válasz a nagynyomású fővezetékre. A turbinamérő praktikus választás lehet a tiszta gázhoz és a stabil tartományhoz. Az örvény- vagy örvénymérő egyszerűsítheti a kompakt csúszást. A hőtömeg-mérő lehet a legalkalmasabb az alacsony átfolyású alméréshez. A Coriolis mérő lehet a legtisztább módszer a CNG tömegének és sűrűségének mérésére. A technológia a kötelességgel együtt változik; a döntési folyamatnak nem szabad.

A földgázáramlás mérése végső soron feltételezések láncolata, és minden láncszemnek láthatónak kell lennie. A jelentéstétel alapja, összetétele, beépítése, kompenzációja és hitelesítése után a mérőválasztás objektívebbé válik. Az eredmény nem csak egy képernyőn megjelenő érték, hanem egy szám, amelyet meg lehet védeni a műveletekkel, a pénzügyekkel és a csővezeték másik végén lévő ügyféllel.
