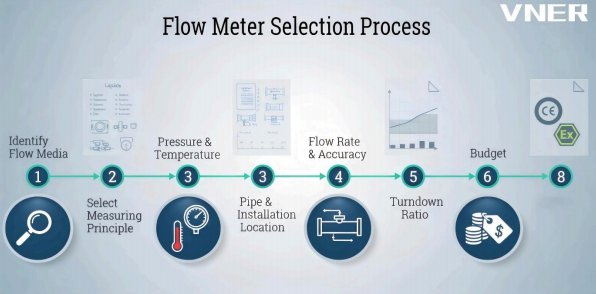

Az áramlásmérő kiválasztásának folyamata: az alkalmazástól a tökéletes illeszkedésig

A megfelelő áramlásmérő kiválasztása nem csupán egy mérőműszer kiválasztását jelenti, hanem a folyamat megbízhatóságát, a mérési ponhogysságot és a hosszú távú működési hatékonyságot.

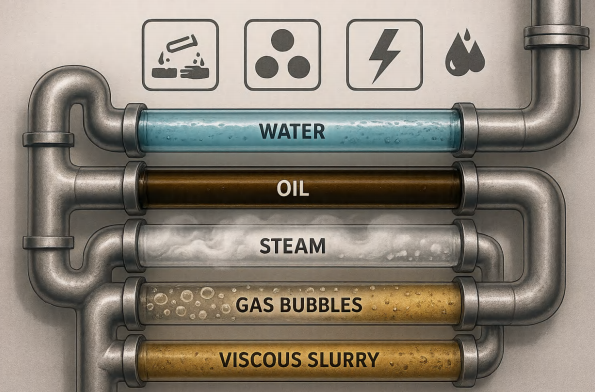

1. Azonosítsa a Flow Media-t

A folyamat közegének megértése minden kiválasztás alapja.

Határozza meg, hogy az áramlási közeg:

• Folyékony , Gáz , vagy Steam
• Maró hatású , Vezetőképes , vagy Nem vezető
• Többfázisú (folyékony szilárd/gáz) ill egyfázisú
• viszkózus , tiszta , vagy lebegőanyagot tartalmaz

Ezen jellemzők ismerete közvetlenül befolyásolja, hogy mely mérési elvek valósíthatók meg.

Például elektromágneses méterekhez vezető folyadékra van szükség, míg Cvagyiolis A mérőkészülékek tiszta, egyfázisú folyadékokkal teljesítenek a legjobban.

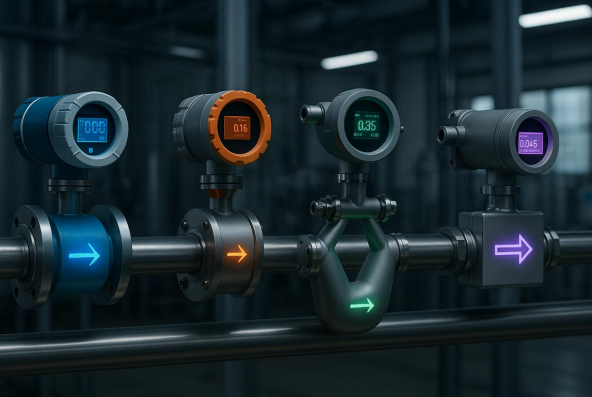

2. Válassza a Mérési elv lehetőséget

A közeg meghatározása után válassza ki a legmegfelelőbb mérési technológiát:

• Elektromágneses áramlásmérő (EMF) – Vezetőképes folyadékokhoz, vízhez, vegyszerekhez, iszapokhoz.
• Vortex áramlásmérő – Stabil áramlási profillal rendelkező gőzök, gázok és folyadékok számára.
• Cvagyiolis tömegáramlásmérő – Pontos tömegáram és sűrűségméréshez folyadékokban vagy gázokban.
• Ultrahangos áramlásmérő – Nagy csövekhez vagy non-invazív telepítésekhez.
• Termikus tömegárammérő – Tiszta gázokhoz.
• Mechanikus áramlásmérő (turbina, pozitív elmozdulás) – Egyszerű, alacsony költségű alkalmazásokhoz.

Mindegyik alapelvnek külön előnyei vannak pontosság , költség , telepítés bonyolultsága , és karbantartás . A megfelelő illeszkedés biztosítja a megbízható, hosszú távú működést.

3. Határozza meg az üzemi nyomást és hőmérsékletet

A folyamat nyomása és hőmérséklete határozza meg:

• Érzékelő anyaga (rozsdamentes acél, Hastelloy, PTFE bélés stb.)
• Tömítés és tömítés kiválasztása
• Áramlásmérő test minősítése (PN/ANSI osztály)
• Hőmérséklet-kompenzációs követelmények

Mindig ügyeljen arra, hogy a kiválasztott műszer nyomás- és hőmérsékletértékei meghaladják a rendszer maximális működési feltételeit, és a biztonsági ráhagyások megfeleljenek a PED or ASME szabványoknak.

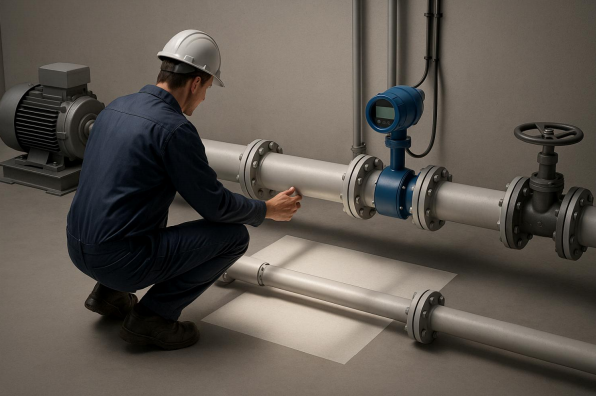

4. Értékelje a cső és a telepítés feltételeit

Az áramlásmérők akkor teljesítenek a legjobban, ha megfelelően vannak telepítve. A legfontosabb paraméterek a következők:

• Csőméret és -tájolás (vízszintes, függőleges, teljes cső)
• Upstream és Downstream egyenes futások a stabil áramlási profil biztosítása érdekében
• Elhelyezés a szelepekhez, szivattyúkhoz vagy könyökökhöz képest a turbulencia minimalizálása érdekében
• Szerelési hely és hozzáférhetőség kábelezéshez, kalibráláshoz és karbantartáshoz
• Tápegység (AC/DC) és Jelkimeneti opciók (4–20 mA, impulzus, Modbus, HART stb.)
• Behatolás elleni védelem (IP65, IP67, IP68)
• Veszélyes terület besorolása (Ex ia, Ex d stb.)

A jól megtervezett telepítési elrendezés megakadályozza a rossz áramlási viszonyok vagy elektromos interferencia okozta mérési hibákat.

5. Határozza meg az áramlási tartományt és a pontossági követelményeket

Meghatározása a üzemi áramlási sebesség és szükséges pontosság döntő fontosságú.

Adja meg:

• Minimális, normál és maximális áramlási sebesség
• A folyamat várható ingadozási tartománya
• Megkövetelt pontosság vagy ismételhetőség (pl. ±0,1%, ±0,2%, ±0,5% ±1,0%)

A megfelelő mérőméret biztosítja, hogy az áramlás az optimálison belül maradjon mérési tartomány (Reynolds-szám stabilitási zóna) , elkerülve az alacsony áramlási pontatlanságokat vagy a tartományon túli telítettséget.

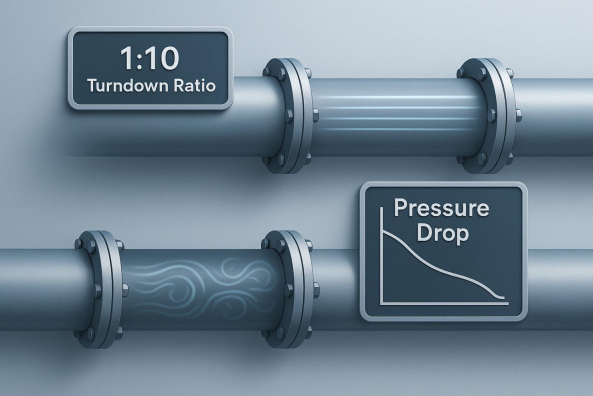

6. Értékelje a leállítási arányt és a nyomásveszteséget

• Ágyazási arány a mérési tartomány rugalmasságát írja le (pl. 1:10, 1:20).
  A magasabb leforgatási arány jobb alkalmazkodóképességet biztosít a változó áramlási feltételekhez.
• Nyomásveszteség minimálisra kell csökkenteni a folyamatok hatékonyságának elkerülése érdekében.
  Bizonyos technológiák, mint pl Cvagyiolis és Vortex nyomásesést okozhat – mindig ellenőrizze, hogy a folyamat elviseli-e.

7. Költségvetési és életciklus-megfontolások

Míg a műszer kezdeti költsége fontos, a teljes tulajdonlási költség (TCO) figyelembe kell venni:

• Vásárlási ár vs. pontosság és megbízhatóság
• Kalibrálás és karbantartás gyakorisága
• Pótalkatrészek elérhetősége
• Energiafogyasztás és állásidő költsége

Nagyszabású projektekhez kiegyensúlyozás teljesítményt , hosszú élettartam , és költségvetést biztosítja a gazdasági értéket a termék teljes életciklusa során.

8. Tanúsítási és megfelelőségi követelmények

Az áramlásmérőknek meg kell felelniük a vonatkozó nemzetközi szabványoknak és előírásoknak, az alkalmazástól és az export célállomásától függően:

• Biztonság és robbanásbiztos: IECEx, ATEX, UL
• Elektromos megfelelőség: CE-EMC, CE-LVD
• Nyomástartó berendezés: CE-PED, ASME
• Élelmiszer és gyógyszerészet: FDA, 3A, EHEDG
• Kereskedelmi és jogi metrológia: MID (Mérőműszer-irányelv)

A megfelelő tanúsítvány garantálja, hogy a műszer megfelel a globális biztonsági és teljesítményszabványoknak.

Következtetés

A szisztematikus kiválasztási folyamat nemcsak a műszaki kompatibilitást biztosítja, hanem a hosszú távú stabilitást és a szabályozási megfelelést is.

Megértve a közepes , mérési elv , telepítési feltételek , és tanúsítási igények A mérnökök és beszerzési szakemberek optimális eredményeket érhetnek el – minimalizálva a kockázatokat és maximalizálva a hatékonyságot.

at VNER Elektronikai Technológiai KFT , több évtizedes terepi tapasztalattal ötvözzük a fejlett áramlásmérési technológiákat, hogy segítsünk partnereinknek kiválasztani az alkalmazásaikhoz legmegfelelőbb megoldást – vízkezelés és petrolkémiai növények to olaj és gáz és poliszilícium ipar.

Szerző: Shawn Cao

Nemzetközi Kereskedelmi Osztály igazgatója

VNER Electronic Technology LTD
