Kilenc rejtett telepítési hiba, amely veszélyezteti az áramlási pontosságot

Találkozott már valaha pontatlan leolvasásokkal, nehéz karbantartással vagy teljes meghibásodással az áramlásmérő felszerelése során?

A legtöbb esetben a probléma nem magában a műszerben rejlik, hanem a telepítési részletekben, amelyeket gyakran figyelmen kívül hagynak.
Az elektromágneses áramlásmérőkhöz nem elegendő egyenes csővezetés, a változtatható területű mérők helytelenül elhelyezett szűrői, vagy az ékes áramlásmérőkre lefelé szerelt nyomáscsapok – mindezek az apró hibák jelentős rendszerhibákhoz vezethetnek.
Ez a cikk összefoglalja az áramlásmérő alkalmazásokban előforduló kilenc leggyakoribb helyszíni telepítési problémát, így már a forrástól kezdve elkerülheti ezeket a buktatókat.

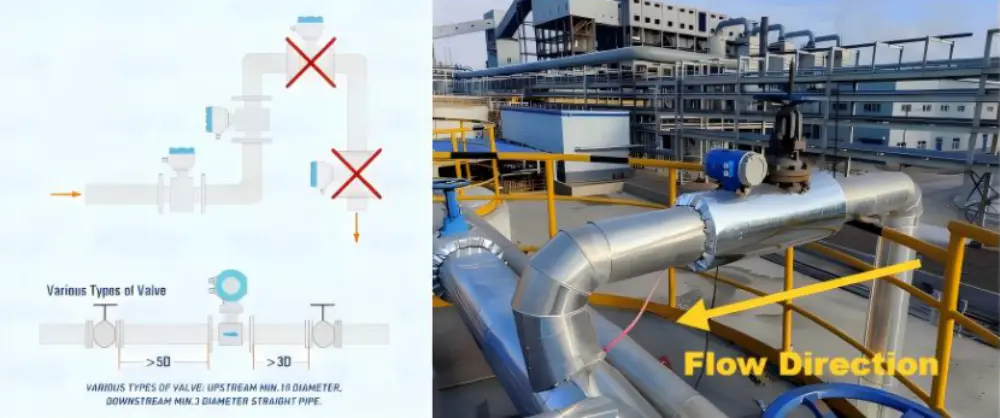

01. Nem megfelelő beépítési helyzet vagy nem megfelelő egyenes csőhossz (elektromágneses áramlásmérő)

• A pontos mérés érdekében az áramlásmérőnek mindig teljes csővel kell működnie.

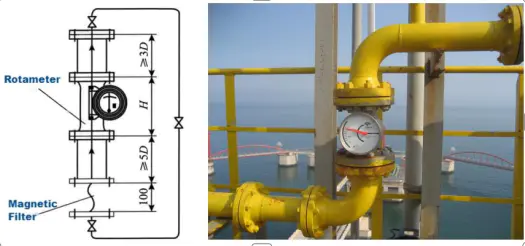

02. A mágneses szűrő (változó területű áramlásmérő) helytelen beszerelése

• A bemeneti egyenest a mágneses szűrő után kell mérni, nem előtte.

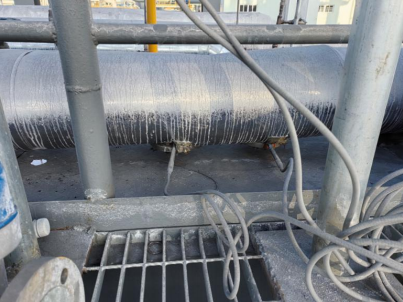

03. Az ékes áramlásmérő helytelen beszerelése

• A leeresztő karima lefelé vagy az emelvényhez túl közel történő felszerelése nem hagy teret a karbantartáshoz, és lerakódást okoz a nyomónyílásban, ami mérési hibákhoz vezet. Mindig ügyeljen a megfelelő tájolásra és karbantartási távolságra.

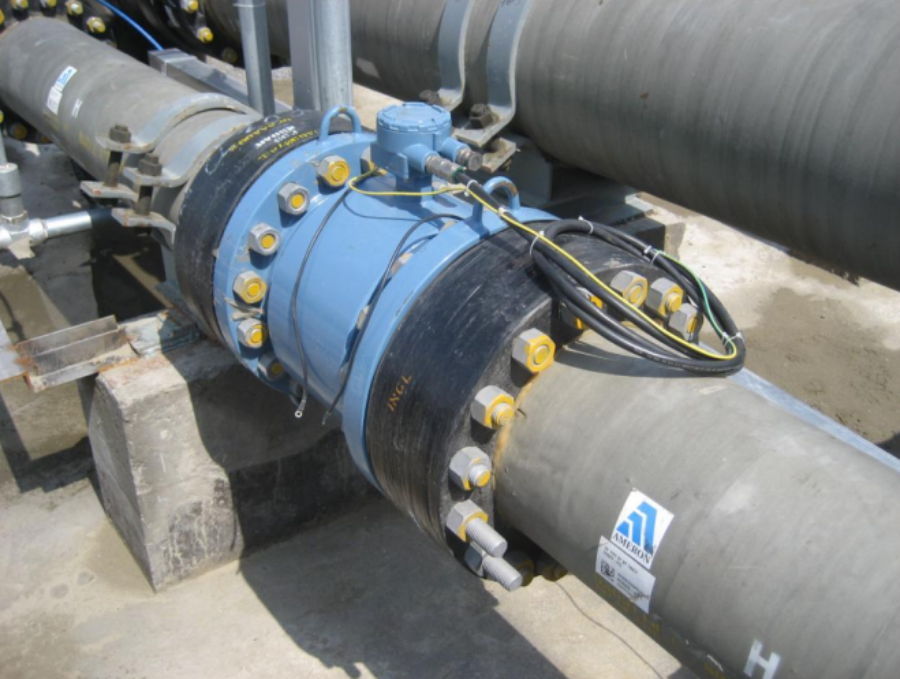

04. Nem fém csővezetékekhez szükséges földelőgyűrűk (elektromágneses áramlásmérő)

• Elektromágneses áramlásmérők megfelelően földelni kell.
• Fém csővezetékekhez belső földelő elektródák használhatók.
• A nem fémből készült vagy bélelt fémcsövekhez földelőgyűrűkre van szükség a stabil jelreferencia biztosításához.

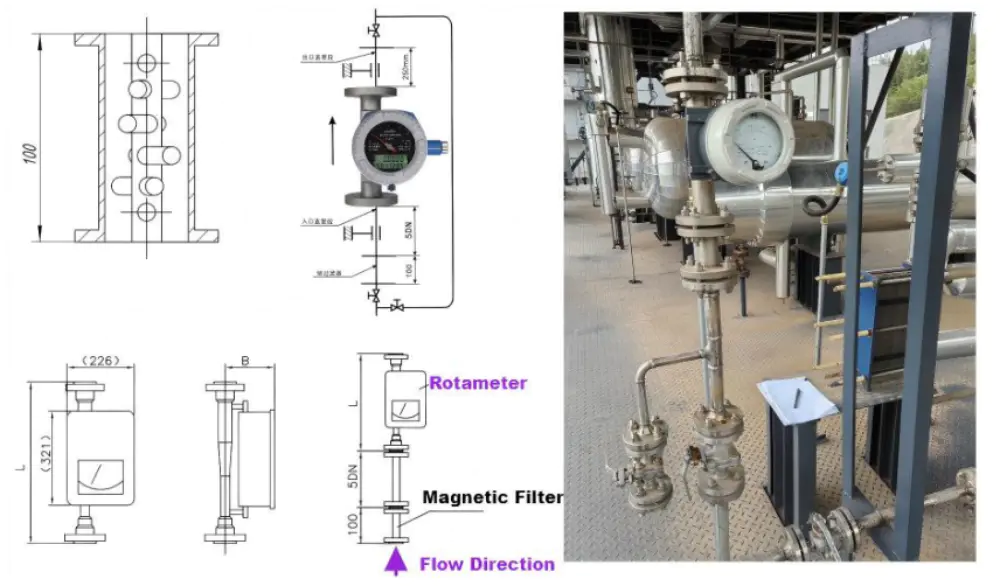

05. Upstream és downstream egyenes futási követelmények (változó területű áramlásmérő)

• A bemeneti és kimeneti csővezetéknek meg kell egyeznie a mérő furatának méretével.
• Ha a beépítési hely lehetővé teszi, tartson fenn legalább 5D upstream és 3D downstream egyenes csőhosszakat.
• Megjegyzés: Egyes gyártók azt állíthatják, hogy nincs szükség közvetlen futamidőre. de még mindig elegendő hosszúság javasolt
  optimális pontosság.

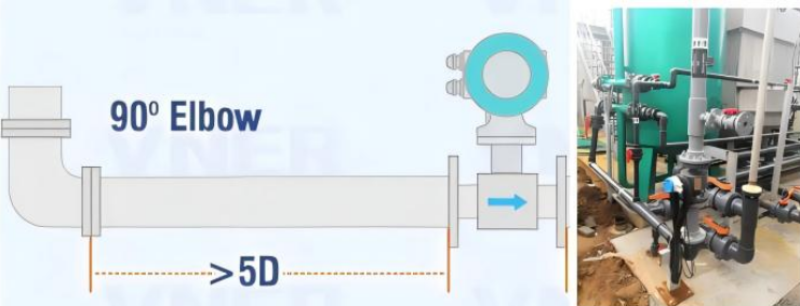

06. Felfelé és lefelé irányuló egyenes futási követelmények (elektromágneses áramlásmérő)

• Kerülje az áramlásmérő felszerelését áramlást zavaró elemek, például szelepek, könyökök vagy bypass vezetékek közelébe.
• Amikor csak lehetséges, biztosítson legalább 10D felfelé és 5D lefelé egyenes futást (a „10D-5D szabály”).
• A stabil és pontos leolvasások elérése érdekében legalább az 5D-s felfelé és a 3D-s lefelé mutatót tartsa fenn.

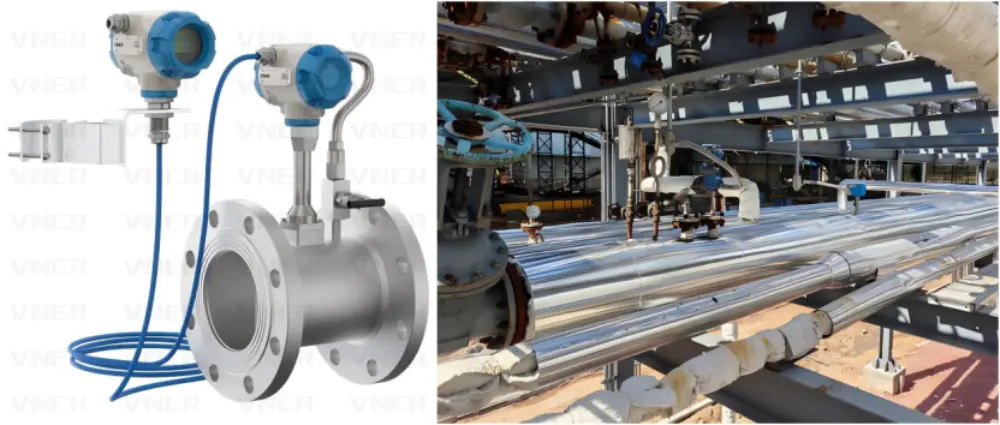

07. Távoli típusú örvény áramlásmérő gőzméréshez ajánlott

• Gőzméréshez és csőállványos telepítésekhez a távoli (osztott típusú) örvényáramlásmérő ajánlott. Ez a konfiguráció lehetővé teszi a távoli leolvasást és a paraméterek beállítását, távol tartva a távadót a magas hőmérsékletű zónáktól (>250 °C), és alkalmassá teszi magas vagy nehezen megközelíthető helyekre.
• A távoli kábelnek kéteres, a gyártó által szállított árnyékolt kábelnek kell lennie, szabványos 5 m hosszúsággal (20 m-ig testreszabható).

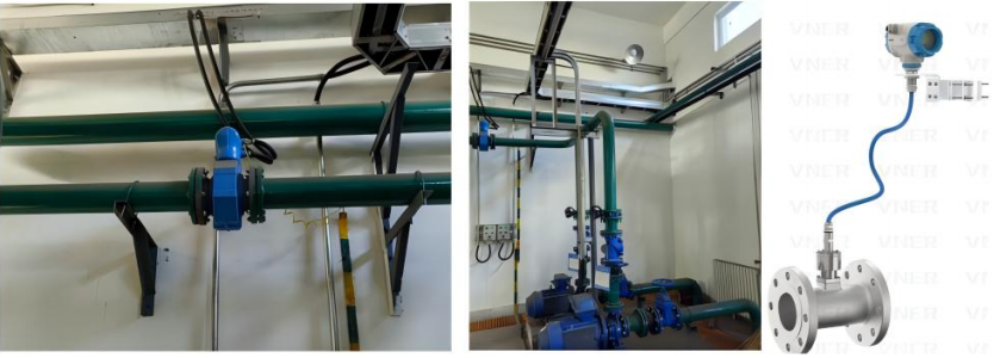

08. Nehezen elérhető telepítésekhez használjon távoli típusú műszereket

• Magasban, árokban vagy csőállványok mentén elhelyezett telepítéseknél, ahol a helyszíni megfigyelés vagy beállítás nehézkes, a távirányítós műszerek erősen ajánlottak a biztonságosabb és kényelmesebb működés érdekében.

09. Nyomáskülönbség-távadók (nyílásos áramlásmérő) felszerelési helyzete

• A beépítési elrendezéstől függően a nyomáskülönbség-távadót a talajszintre vagy egy hozzáférhető platformra kell felszerelni a könnyebb kalibrálás és karbantartás érdekében.

• Ez a kilenc példa rávilágít az áramlásmérő alkalmazásokban előforduló leggyakoribb telepítési hibákra. Ha megérti és kezeli ezeket a részleteket a beállítás során, növelheti a megbízhatóságot, csökkentheti az állásidőt, és hosszú távú mérési pontosságot biztosíthat.
