Elektromágneses áramlásmérő kiválasztása: a helyszínen bevált útmutató (Bélések, elektródák, vezetőképesség)

Kinek szól ez

Üzemmérnökök, folyamattervezők, karbantartó csapatok és műszaki vásárlók, akiknek gyvagys és megbízható módszerre van szükségük a valós körülményekhez megfelelő magméter meghatározásához.

1) Mi a Magmeter (és nem)

Elektromágneses áramlásmérők mérték vezetőképes folyadékokkal nincs fojtó elem és nincs mozgó alkatrész . Kiemelkednek a koptató és korrozív szolgáltatások terén, és uralják a települési víz- és szennyvízellátást, a vegyszerszállítást, a bányászati ​​iszapok kitermelését és a higiéniai folyamatokat (élelmiszer-ital, gyógyszeripar).

• Erősségek: elhanyagolható nyomásveszteség, széles DN tartomány, stabil pontosság, kiváló vegyszer/kopási lehetőségek.
• Korlátok: minimális vezetőképességet igényelnek; nem szénhidrogénekre/ultratiszta vízre, kivéve, ha alacsony vezetőképességű konstrukciókat használnak.

Vezetőképességi küszöb (μS/cm)

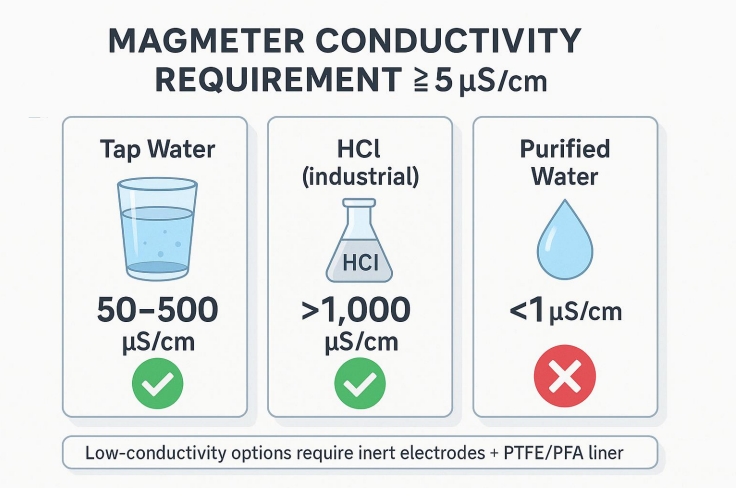

A szabványos magméterekhez ≥ szükséges 5 μS/cm . Tipikus referenciák: Csapvíz: 50-500, HCl (ipari): >1000, Tisztított víz: <1 → nem alkalmas.

A határesetek használhatók inert elektródák (Pt-Ir/Hastelloy C) -val alacsony adszorpciós bélés (PTFE/PFA) ; erősítse meg a gyártóval.

2) A 3-D kiválasztási modell

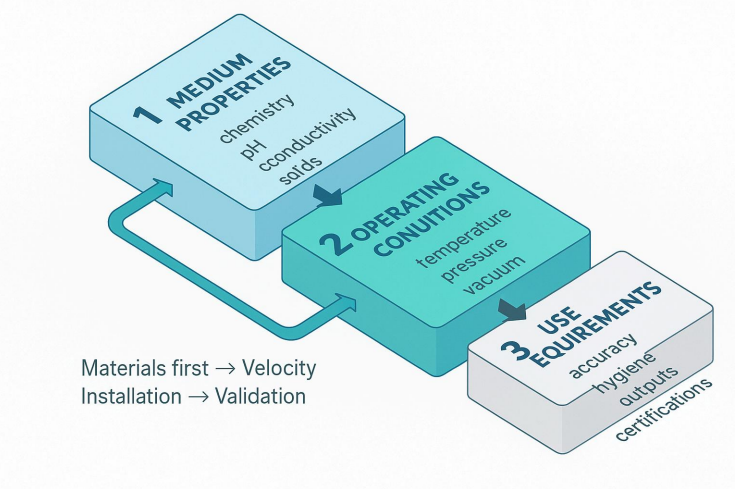

A kiválasztás nem egyetlen paraméter. Használja a 3 dimenziós döntés:

Közepes tulajdonságok → Működési feltételek → Használati követelmények

A legtöbb meghibásodás (bélés támadás, elektróda meghibásodás, nagy hibák) hiányos közepes adatokra vagy nem megfelelő anyagokra vezethető vissza.

3) 1. lépés – A közepes profil létrehozása (nem vitatható adatok)

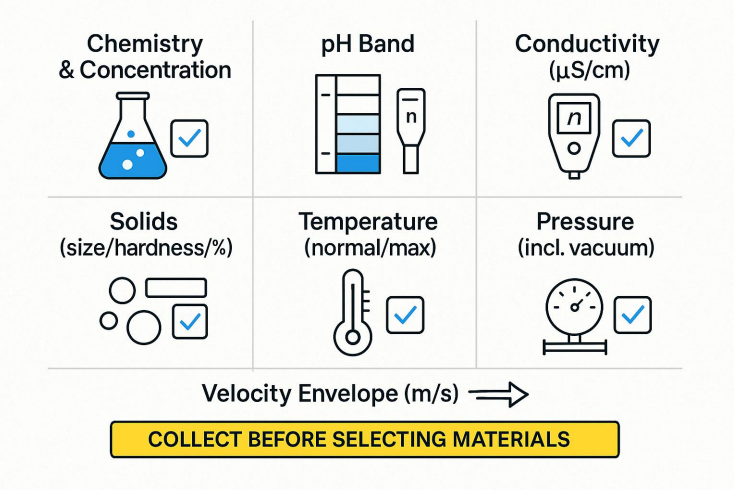

Az anyagok kiválasztása előtt gyűjtse össze ezt:

• Kémia és koncentráció: Nyomionok (F-/Cl-) és oxidálószerek.
• pH sáv: erős sav (<2), gyenge sav (2-6), semleges (6-8), gyenge lúg (8-12), erős lúg (>12).
• Vezetőképesség: megerősítés ≥ 5 μS/cm kivéve, ha alacsony vezetőképességű opciókat használ.
• Szilárd anyagok: méret / keménység / térfogat %. Kvarc vagy ≥1 mm → kopásálló bélések.
• Hőmérséklet: normál és extrém (CIP/SIP, napfényes futás).
• Nyomás: pozitív és vákuum (a bélések összeeshetnek, ha nincs minősítve).
• Sebesség-burok: tervére 1-3 m/s (tiszta szolgáltatás). <0,5 m/s lerakódások; >5 m/s erózió/zaj (koptató hatás gyakran 2-4 m/s).

4) 2. lépés – Válassza ki a bélést (első a korrózió és a hőmérséklet)

Prioritás: Korrózióállóság → Hőmérséklet → Kopás → Nyomás.

Vákuum és termikus kerékpározás

Adja meg vákuum besorolású ha lehetséges a légkör alatti nyomás. Nagy ΔT/ΔT·h esetén ügyeljen a bélés/elektróda CTE kompatibilitására, és tartsa tiszteletben a termék T–P értékelési görbe.

5) 3. lépés – illessze az elektródákat a kémiához (és a béléshez)

Gyors jelzések

• Fehérítő (NaOCl) → PTFE/PFA Hastelloy C / Titán.
• HCl F⁻ nélkül → PTFE/PFA tantál / Hastelloy C.
• HCl és F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (kerüld a Ta-t).
• Forró/erős NaOH → PTFE/PFA Hastelloy C (316 liter csak enyhe/hűvös maró hatás esetén).
• Csiszoló iszap → Poliuretán/kerámia bélés robusztus elektródák; méret a 2-4m/s .

6) Méret a sebességhez (nem a nyomáseséshez)

A magméterek elhanyagolható fejveszteséget adnak hozzá. Mérje meg a mérőt úgy normál működési sebesség a célsávban landol.

• Tiszta folyadékok: 1-3 m/s (csendes, stabil, alacsony szennyeződés).
• Csiszolóanyag: 2–4 m/s az öntisztulásig; sapkacsúcsok az erózió korlátozására.
• Alacsony vezetőképesség: mérsékelten nagyobb sebesség javíthatja az SNR-t.
• Nagyon alacsony áramlás: fontolja meg létszámleépítés (csökkentők) a célsebesség eléréséhez.

Egyperces méretezési példa

Adott 20 m³/h DN50-ben (ID ≈ 52,5 mm):

A terület = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → csiszolószalagon belül; a tiszta szolgáltatás érdekében fontolja meg a DN65-öt.

7) Telepítse a jelminőség érdekében

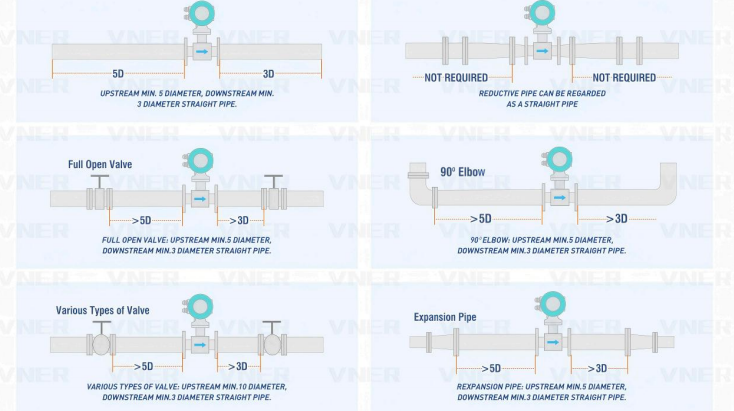

• Egyenes futások: 5-10D felfelé, 2-3D lefelé (több a könyökök/szelepek/reduktorok után).
• Tájolás: vízszintes elektródákkal 3 és 9 órakor; függőleges felfelé áramlás preferált.
• Tartsa tele a csövet: engedélyezze az üres cső észlelését; kerülje a beszívott levegőt.
• Földelés: földelő gyűrűk/elektródák a stabil referencia érdekében.
• Tömítések és hüvelyek: bélés kompatibilis; kerülje a furatba való behatolást.
• Szennyező közeg: előnyben részesítik a sima béléseket (PTFE/PFA) és a megfelelő sebességet

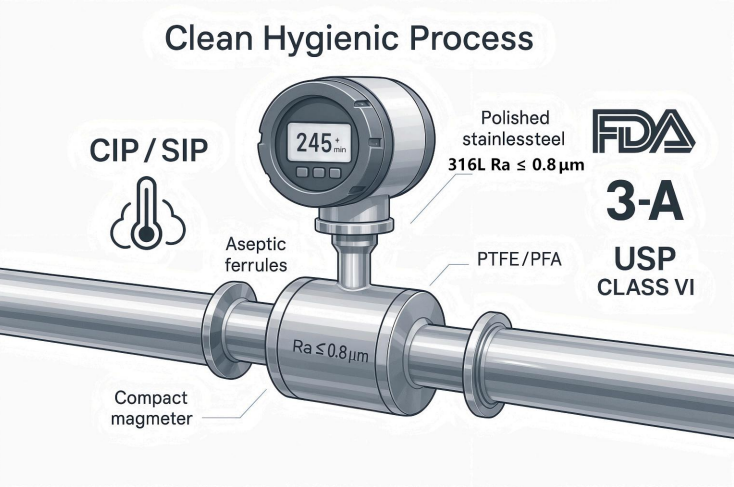

8) Egészségügyi (élelmiszer és gyógyszerészet)

• Nedvesített részek: 316L; PTFE/PFA Bélések; polírozott elektródák (pl. Ra ≤ 0,8 μm ; adja meg ≤ 0,4 μm ha szükséges).
• Csatlakozások: Tri-Clamp, DIN11851, aszeptikus érvéghüvelyek; meghatározza a felületi minőséget.
• CIP/SIP: ellenőrizze a mosószer és gőz határértékeit (idő/hőmérséklet).
• Megfelelés: FDA/3-A/USP VI. osztály/anyag nyomon követhetőség; varrat nélküli bélés kialakítása a akadozás elkerülése érdekében.

9) Gyors kiválasztási mátrix (Kiindulópontok – ellenőrizze az adatlapot)

• Települési víz / szennyvíz → Bélés: Gumi / ETFE / PTFE; Elektróda: 316L (frissítés a HastelloyC-re az erős oxidálószerekért).
• 30% HCl (kémiai) → PTFE/PFA HastelloyB/C / tantál (csináld nem használjon 316 litert).
• 20% NaOH (kémiai) → FEP/PTFE HastelloyC (316L <10% és hűvös).
• Semleges bányászati hígtrágya → poliuretán or Kerámia keményfém elektródák ; 2-4m/s ; függőleges telepítés.
• Savas kilúgozó zagy → Kerámia Tantál (figyelje a pH-t; kerülje az F-t Ta-val).
• Ipari szerves szennyvíz (pl. etanol) → FEP/PTFE HastelloyC ; erősítse meg a robbanásvédelmet.
• Fehérítő adagolása → PTFE/PFA HastelloyC/Titán.
• Forró kazán utántöltés (100-150 °C) → PFA/kerámia Titán ; szigetelni; alacsony talajellenállás biztosítása.
• Hűtött sóoldat (CaCl₂, -20…5 °C) → PTFE/FEP Titán ; erősítse meg a bélés alacsony hőmérsékletű szívósságát

10) Vásárlás előtt érvényesítse (kerülje el a költséges meglepetéseket)

• Anyagkompatibilitás: ellenőrizze a korróziós adatokat a tényleges koncentrációnál és hőmérsékletnél (cél ≤ 0,1 mm/év).
• Hőmérséklet-nyomás görbe: tartsa be a bélés leértékelését (pl. PTFE nyomáskorlátozás megemelt T értéknél).
• Különleges feltételek: vákuum minősítés; hőciklus (ΔT/h); bélés/elektróda CTE meccs.
• Eladói kijelentkezés: teljes médium/feltételek biztosítása; kérés a erőnléti jelentés . A kritikus pontok esetében tegye meg merülési tesztek (pl. 72 órás elektródaáztatás).

11) Gyakori buktatók és javítások (eredményekkel)

• Nyomnyi szennyeződések figyelmen kívül hagyása (pl. F⁻ HCl-ben) → rossz elektróda; gyors kudarc.
  Javítás: teljes összetétel, beleértve nyom ionok; válassza ki Ta/Hastelloy C/Pt‑Ir szükség szerint.

• Alulértékelt hőmérséklet/nyomás → bélés öregedése vagy kidudorodása.
  Javítás: válasszon szélsőségeket (pl. max T 10 °C, max P 20% ); kövesse a T–P görbét.
• A kopás alábecsülése → a bélés gyors kopása iszapokban.
  Javítás: poliuretán/Ceramic bélések, helyes sebesség/irány.
• Vásárlás a legalacsonyabb áron → gyakori cserék; magas állásidő.
  Javítás: értékelni életciklus költsége (Capex 5 éves karbantartás).

• Hiányzó egészségügyi részletek → visszatartási és szennyeződési kockázatok.
  Javítás: varrat nélküli bélések, polírozott elektródák, dokumentált megfelelőség.

12) Ajánlatkérések / Méretezési ellenőrzőlista (Csatlakozzon a megkereséséhez)

1. Közepes és koncentrált, pH, vezetőképesség (μS/cm)
2. Szilárdanyag: méret / keménység / térfogatszázalék. (ha van)
3. Áramlási tartomány (min/normál/max), pontossági cél, preferált sebességsáv
4. Hőmérséklet (normál/max.), Nyomás (max., tetszőleges vákuum )
5. Csőméret/szabvány/anyag, közvetlen szállítás, tájolás
6. Tápellátás és kimenetek (4–20 mA/HART, impulzus, RS-485), IP/ex-proof
7. Higiéniai igények (felületkezelés, csatlakozások, CIP/SIP)
8. Dokumentáció (kalibrálás, MTR) és regionális tanúsítványok

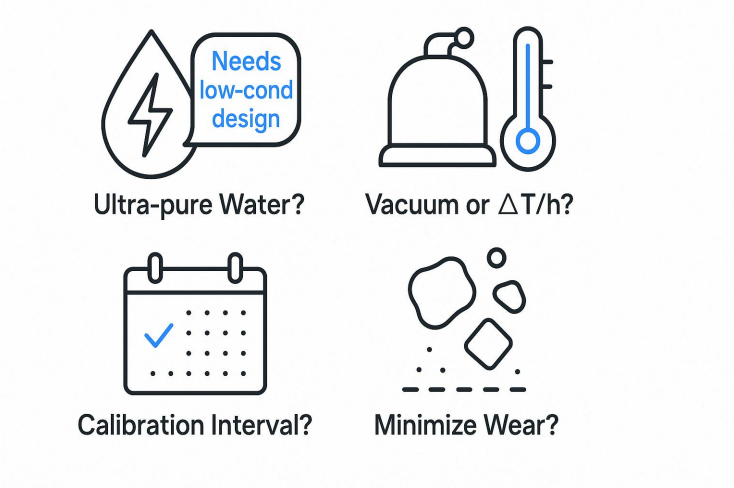

13) GYIK

Q1. A magméterek mérhetik az ultratiszta vizet?

Csak azzal alacsony vezetőképesség tervezés és gondos érvényesítés. A szabványos egységekhez ≥ szükséges 5μS/cm.

Q2. Mi van, ha a vonalam vákuumot vagy gyors hőmérséklet-ingadozást lát?

Használja vákuum besorolású bélések és ellenőrizze CTE egyezés /ΔT határértékek.

Q3. Milyen gyakran kell kalibrálni?

Tipikus szolgáltatás: évente . Kritikus őrzés/adagolás: 6 hónap vagy a webhely szabályzata szerint.

Q4. Hogyan minimalizálhatom az iszap kopását?

Pick kopásálló bélések (poliuretán/kerámia), tartsa 2-4m/s sebesség, függőleges feláramlás.

Következtetés (A rend, ami működik)

1. Az anyagok először (béléselektródák) teljes közepes profilból.
2. Méret a sebességhez (nem nyomásesés).
3. Telepítse a jelminőség érdekében (egyenes futások, teli cső, földelés).
4. Érvényesítse a T–P görbével, a vákuummal és a termikus ciklussal szemben.

Ennek a sorrendnek a követése a magmérő kiválasztását megismételhető mérnöki folyamattá változtatja, amely pontosságot biztosít és csökkenti az életciklus költségeit.

VNER VE sorozatú EMF – a higiénikustól a nagy teherbírásig, teljes magmérő választék

Rövidítések: CR = kloroprén gumi; PU = poliuretán; PTFE = politetrafluor-etilén; FEP = F46; PFA = perfluor-alkoxi; ETFE = etilén-tetrafluor-etilén; Pt-Ir = platina-iridium; Ti = titán; Ta = tantál.

Felhívás cselekvésre

• Van egy alkalmazás? Küldje el nekünk a sajátját RFQ / méretezési ellenőrzőlista és we’ll return a material pairing and sizing recommendation.
• Gyors józansági ellenőrzésre van szüksége? Mondja el a közeget, a hőmérsékletet, a koncentrációt és a kívánt áramlási tartományt – egy munkanapon belül megerősítjük a vezetőképesség megfelelőségét.

Szerző: Shawn Cao – a VNER Electronic Technology nemzetközi kereskedelemért felelős igazgatója
